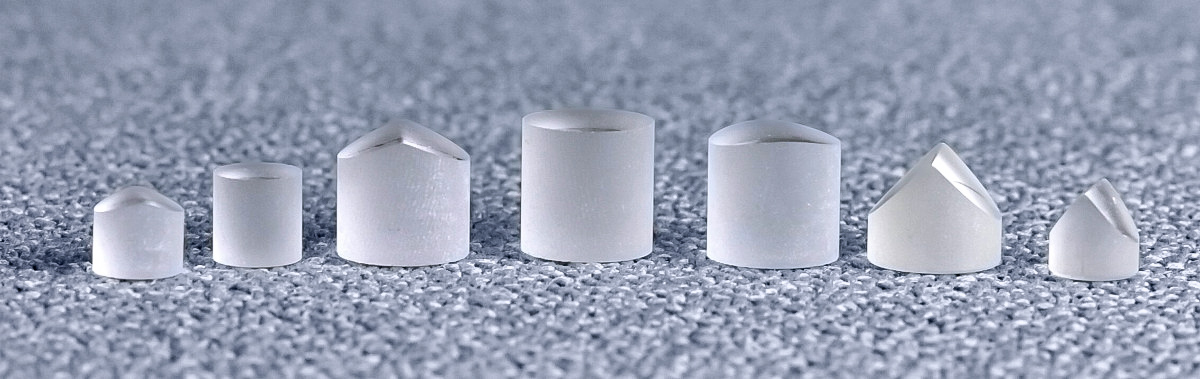

Powelllinsen

aus 100% Eigenfertigung

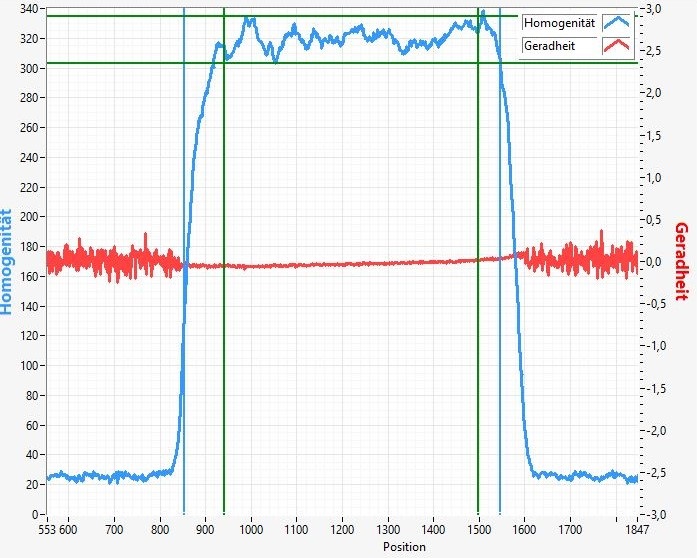

Powelllinsen sind asphärische Zylinderlinsen. Sie generieren aus einem gaußverteilten Laserstrahl ein Laserlinie mit homogener Intensitätsverteilung. Homogene Intensitätverweitlungen werden für viele kamerabasierte Messgeräte benötigt.

Seit 2019 fertigen wir Powelllinsen selbst und können so eine hohe,  gleichbleibende Qualität garantieren. Unsere standard Powelllinsen haben einen Außendurchmesser von 6 bzw. 9mm und sind für Öffnungswinkel von 1° bis 90° verfügbar. Jede Powelllinse muss an der  Strahldurchmesser des Lasers angepasst sein. Hier bieten wir Powelllinsen für Strahldurchmesser von 0,6mm bis 3mm an.

Unsere Powelllinsenfertigung umfasst die optische Berechnung, Simulation, CNC gestütztes Schleifen und Polieren sowie die laserbasierte Prüfung  aller Linsen. Wir sind somit auch in der Lage kundenspezifische Powelllinsen zu fertigen. Hierbei können die Linsen an die Eingangsverteilung des Laserstrahls des Kunden angepasst werden und auch Wunschverteilungen am Austritt der Linse generiert werden.

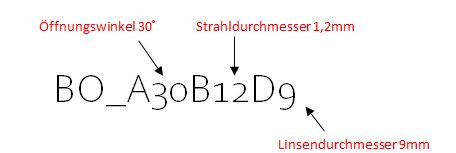

DatenblattZeichnung

Verfügbarkeit

Öffnungs-winkel [°] Strahldurchmesser [mm]
0,50 0,60 0,70 0,80 0,90 1,00 1,20 1,40 1,60 1,80 2,00 2,20 2,40 2,60 2,80 3,00
1 yellow checkmark yellow checkmark yellow checkmark yellow checkmark yellow checkmark yellow checkmark yellow checkmark yellow checkmark yellow checkmark yellow checkmark yellow checkmark yellow checkmark yellow checkmark yellow checkmark yellow checkmark yellow checkmark
5 yellow checkmark check check check check check check check check check check check check
10 yellow checkmark check check check check check check check check check check check check
15 yellow checkmark check check check check check check check check check check check check
20 yellow checkmark check check check check check check check check check check check check
30 yellow checkmark check check check check check check check check check check check check
45 yellow checkmark check check check check check check check check check check check check
60 check check check check check check check check check check check check
75 check check check check check check check check check check check check
90 check check check check check check check check check check check check
      Verfügbar                   yellow_checkmark.png  Auf Anfrage verfügbar

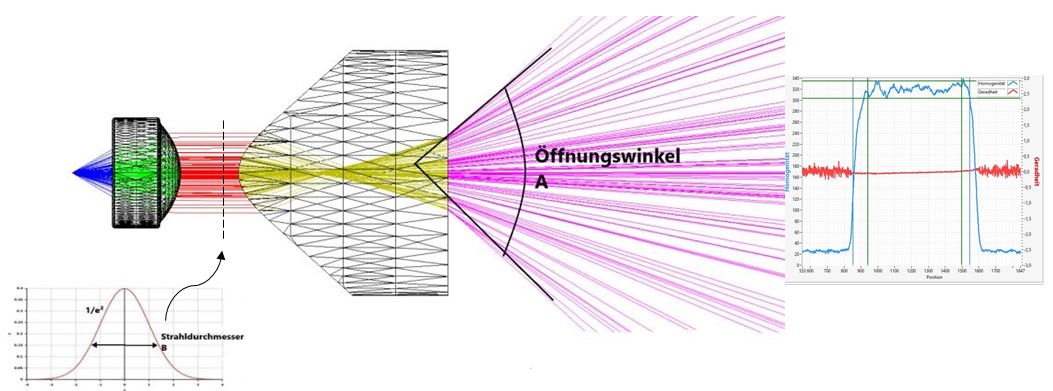

Gaußverteilter Laserstrahl      +      Powelllinse      = >     Laserlinie mit homogener Intensität
