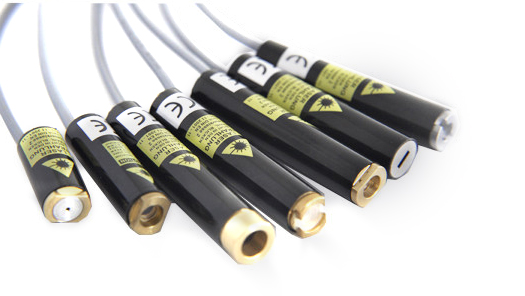

Die Haupteinsatzgebiete unserer Punktlaser-Module sind die Medizintechnik und Industrie: Vom Pilotstrahl in Augenlasern bis zur Schweißanlage. Mit der richtigen Optik und Elektronik fertigen wir Punktlaser-Module auf Basis vieler gängiger Laserdioden. Dabei lassen sich Wunschgehäuse, vorgegebene Laserdioden, spezielle Strahlprofile, Divergenz und Spotgröße oft ohne Mehrkosten realisieren. Besondere Anforderungen von Strahlrichtungsfehlern, Temperaturdriften und elektronischen Eigenschaften können spezifiziert werden.

Wir designen Punktlaser auch nach den Wünschen unserer Kunden in Kleinserien. Dazu bieten wir eine breite Palette von Standard-Punktlasern an.

  • Wellenlängen: 405 nm, 450 nm, 520 nm, 532 nm, 635 nm, 660nm, 685 nm, 850 nm, 905 nm
  • Optische Leistung: 10 uW – 100 mW
  • Fokussierbar oder fest fokussiert
  • Versorgungsspannung: 4,5 - 6 V, (5-30V optional)
  • Modulation: digital, analog (auf Wunsch bis 1MHz)
  • Bauformen ab 8 x 10 mm, Standard 11,5 x 60 mm
  • Wählbare Spotgröße
  • Elliptische und runde Strahlprofile
  • Dämpfungsfilter

Wellenlängen & Leistung

Wavelength Power [mW]
  1 3 5 10 20 30 35 40 50 75 100
405 nm check check check check check check check check check check check
450 nm     check check check check check check check
520 nm check check check check check check check
532 nm
640 nm check check check check check check check check check check check
660 nm check check check check check check check check check check check
685 nm check check check check check check check check
785 nm     check check check check check check check check check
850 nm check check check check check check check check check

Modulation

  High Active Low Active
Digital Modulation check check
Analog Modulation check check
Ext. Poti check check

MVnano Lasermodule können entweder mit digitaler Modulation und/oder analoger Leistungseinstellung bestellt. Die digitale Option wird als Option "M" bezeichnet, und die Leistungsanpassung wird als Option "D" bezeichnet. Die einzelnen Optionen sind:

  • M: digitale Modulation, aktiv niedrig
  • MI: digitale Modulation (invertiert), aktiv hoch
  • D: Dimmbar, aktiv niedrig
  • DI: Dimmbar (invertiert), aktiv hoch
