Wie bleibt der MVpulse trotz hoher Spitzenleistung augensicher?

Der integrierte Mikrocontroller berechnet Pulsdauer und Duty‑Cycle so, dass die zeitlich gemittelte Leistung innerhalb der gewählten Laserklasse bleibt (typischerweise Klasse 2), während kurze Impulse hohe Spitzenleistungen liefern.

Können die Pulsparameter des MVpulse angepasst werden?

Das Modul wird mit voreingestellten Pulsdauern und Wiederholraten geliefert; auf Anfrage können die Parameter an die Synchronisationsanforderungen Ihres Kamerasystems angepasst werden.

Welche Wellenlängen und Leistungen stehen zur Verfügung?

MVpulse‑Module gibt es bei 640 nm, 660 nm und 780 nm mit Spitzenleistungen zwischen 10 mW und 100 mW, abhängig von der gewählten Pulsdauer und Sicherheitsklasse.

Home Produkte Machine VisionMVpulse

Machine Vision

MVpulse

Name: MVpulse
Brand: BLAU Optoelektronik
Availability: InStock

Das MVpulse-Lasermodul verbindet zwei Kriterien: Viel Licht, mit Ausgangsleistungen bis 100 mW, unter Beibehaltung von Laserklasse 2.

Das BLAU MVpulse-Lasermodul verbindet zwei Kriterien der industriellen Bildverarbeitung: Helles Licht mit Ausgangsleistungen bis 100 mW und Augensicherheit nach Laserklasse 2.

Hohe Ausgangsleistungen für kontrastreiche Bilder

Hohe Ausgangsleistungen sind in der industriellen Bildverarbeitung nötig, um ein kontrastreiches Bild zu schaffen, was eine detaillierte Auswertung möglich macht. Dieses Licht muss allerdings nur dann zur Verfügung stehen, wenn die Kamera des IVB-Systems eine Aufnahme macht.

Präzise Synchronisation

Die Elektronik des Lasermoduls stimmt Aufnahmefrequenz und Beleuchtungspulse so aufeinander ab, dass hohe Ausgangsleistungen auch ohne aufwändige Schutzvorrichtungen möglich sind. Abhängig von der gewünschten Laserklasse liefert das BLAU MVpulse bei Pulslängen zwischen 15 ms und 0,38 ms Ausgangsleistungen von 10 mW bis 100 mW.

Verfügbare Wellenlängen

Das Modul ist in den Wellenlängen 450 nm, 520 nm, 640 nm, 660 nm und 785 nm verfügbar.

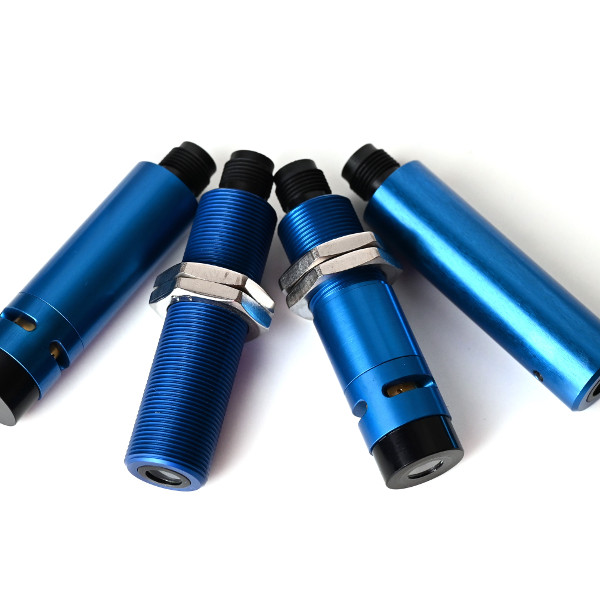

Gehäuse Optionen

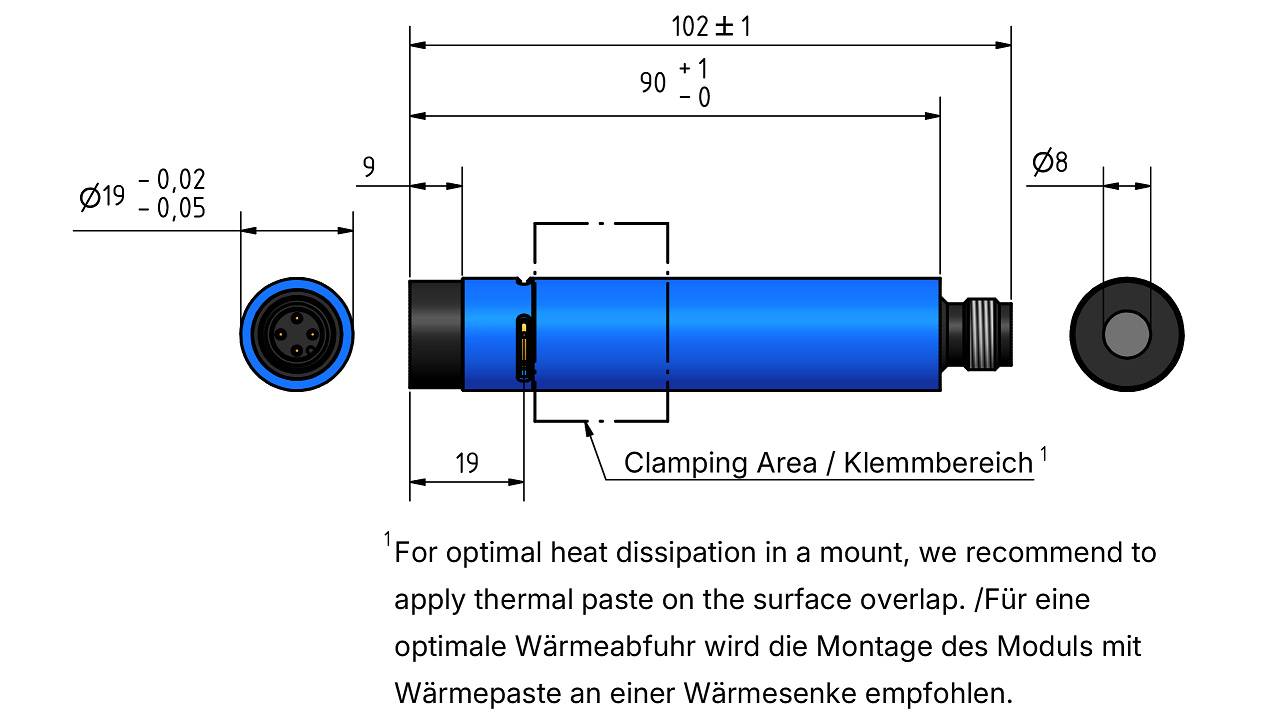

FP-MVpulse-25-ST-F-M12

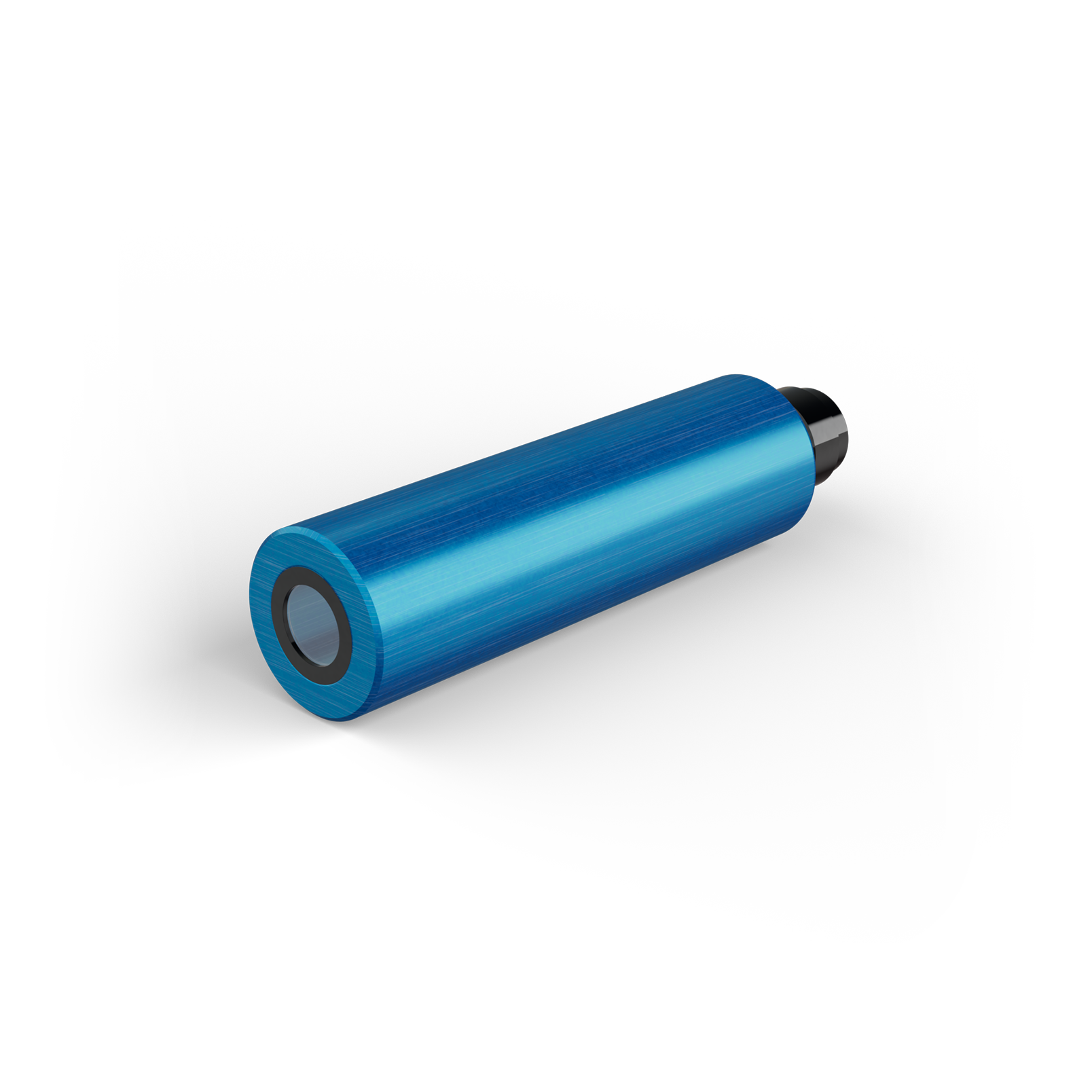

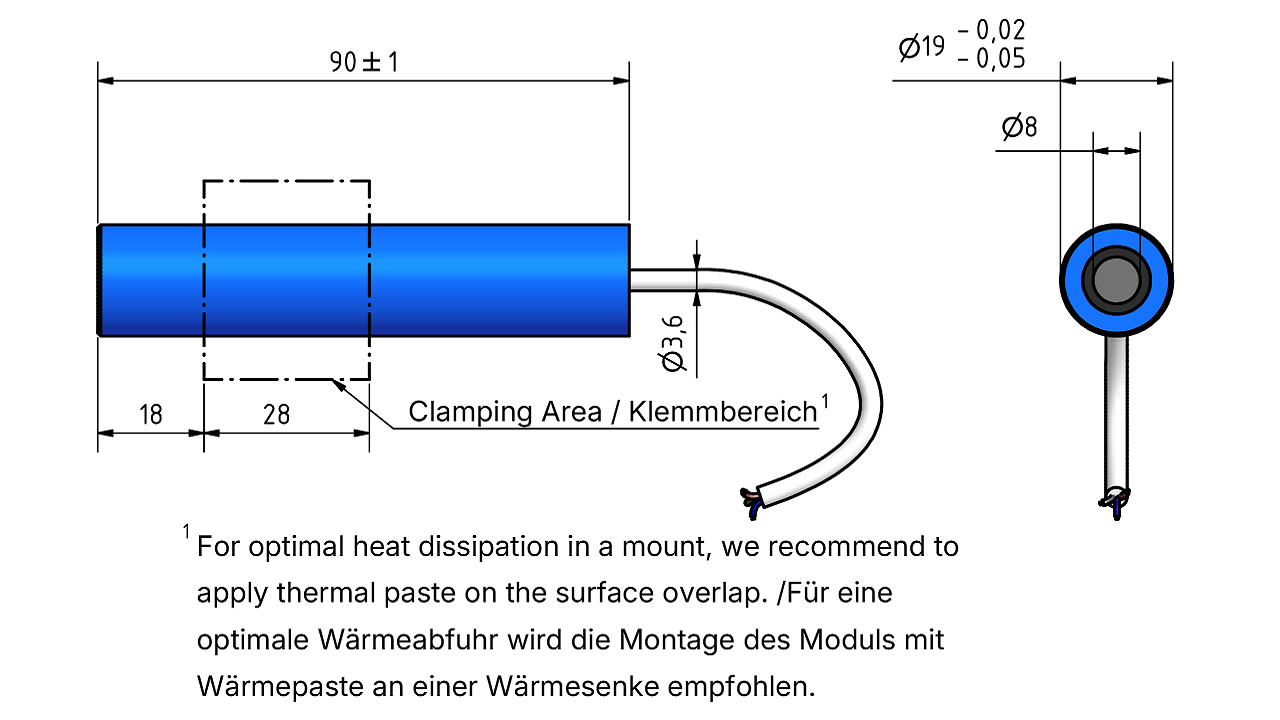

FP-MVpulse-25-ST-FIX

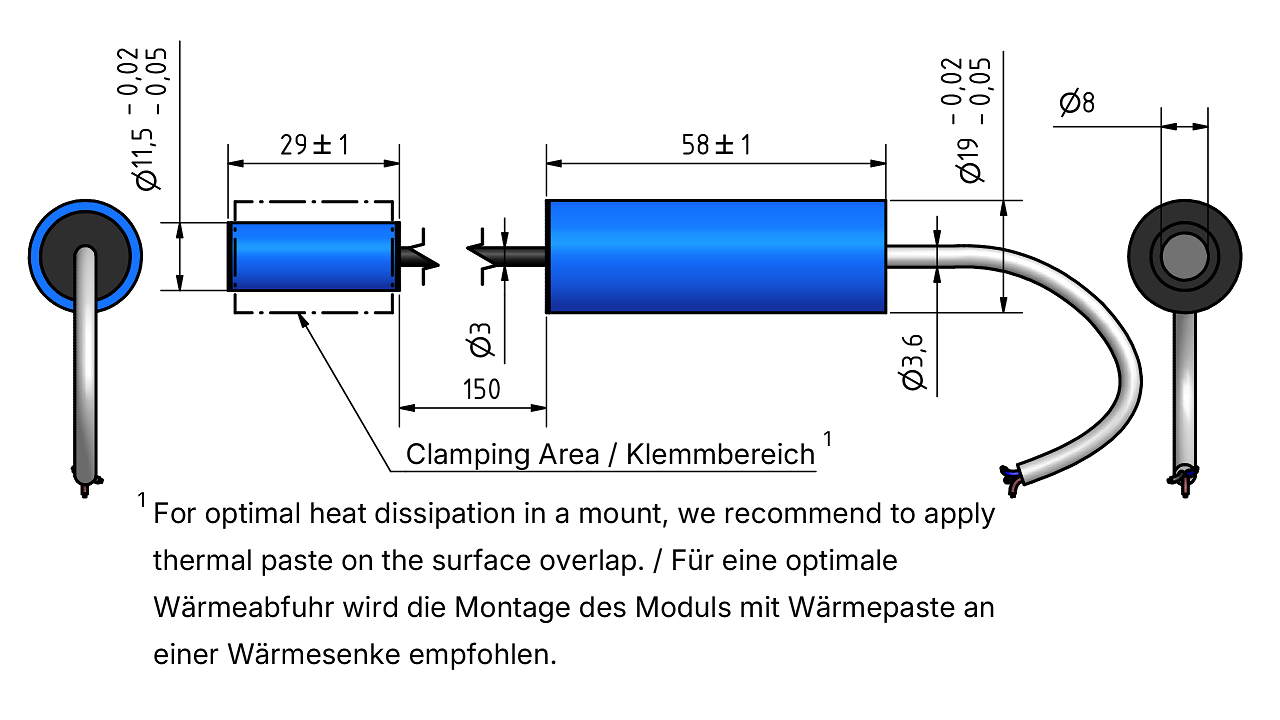

FP-MVpulse-25-2H-FIX

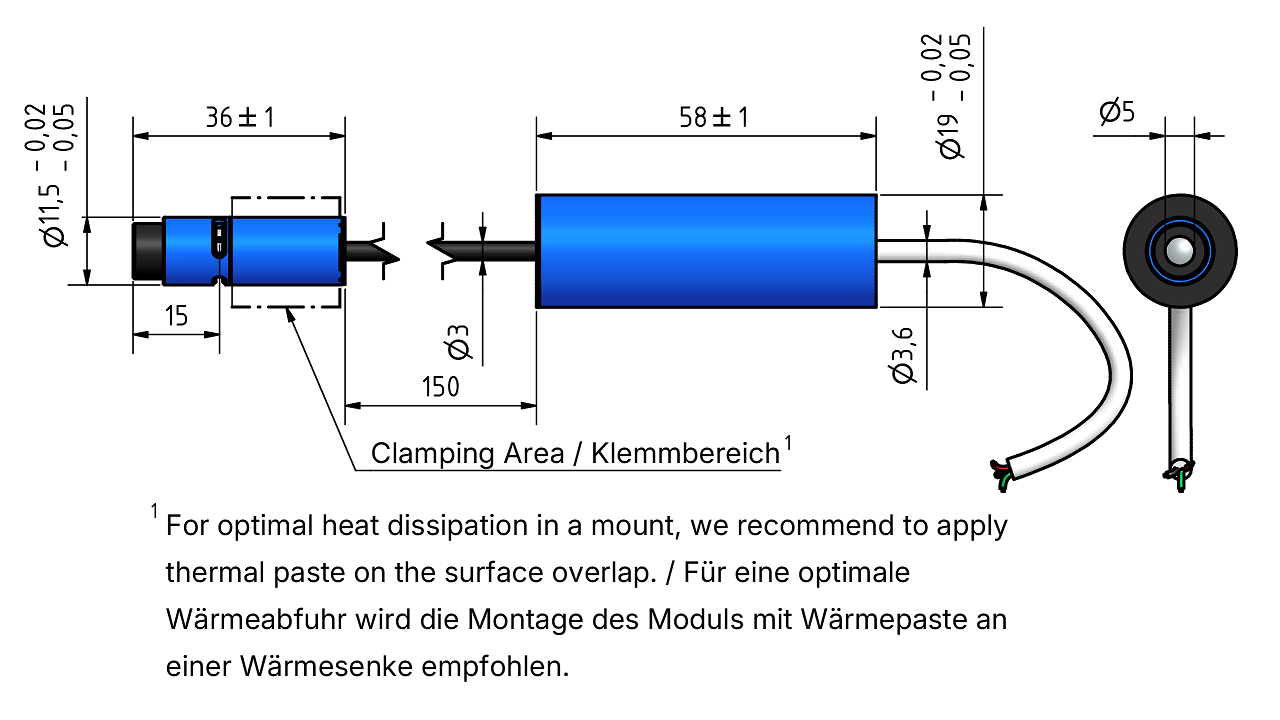

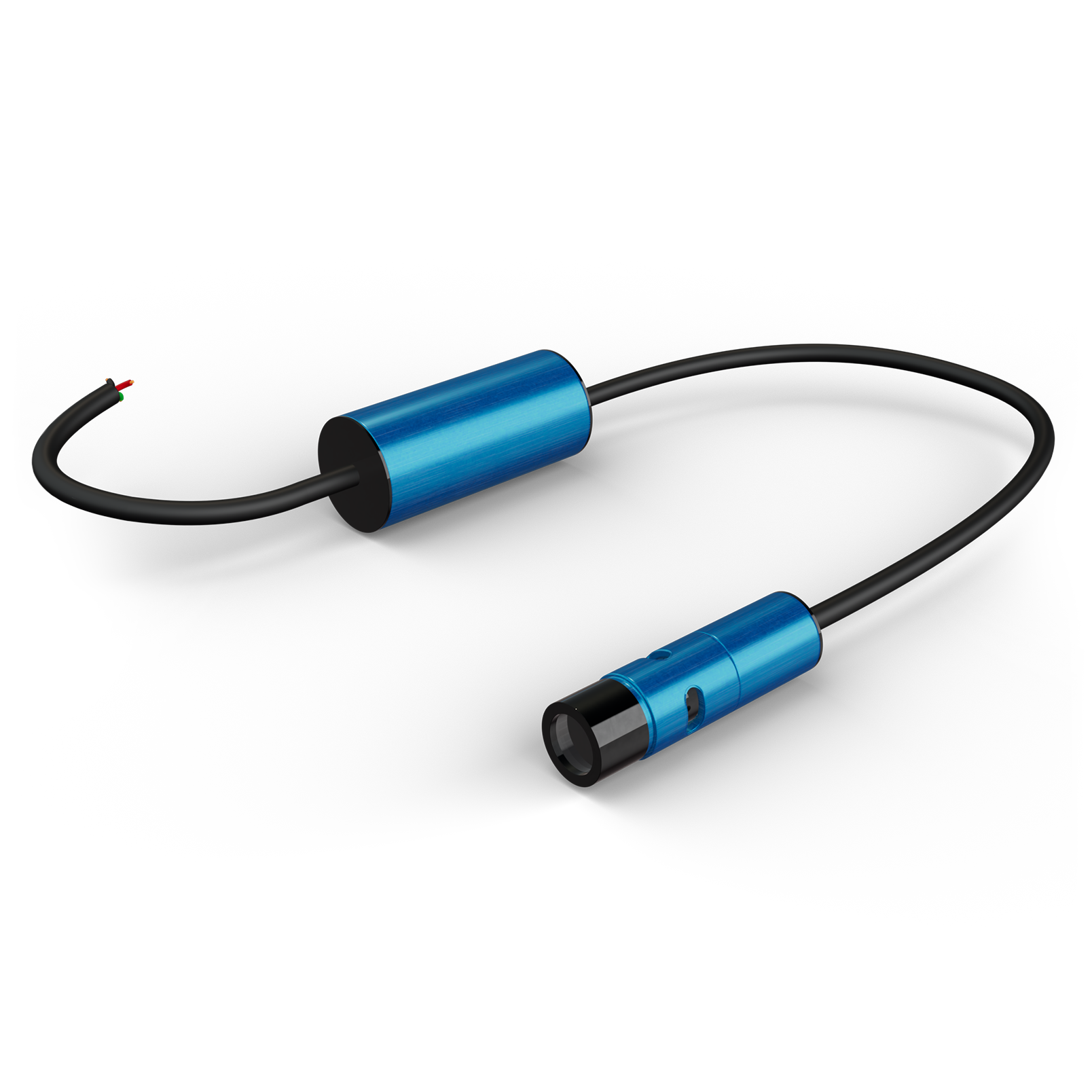

FP-MVpulse-25-2H-F

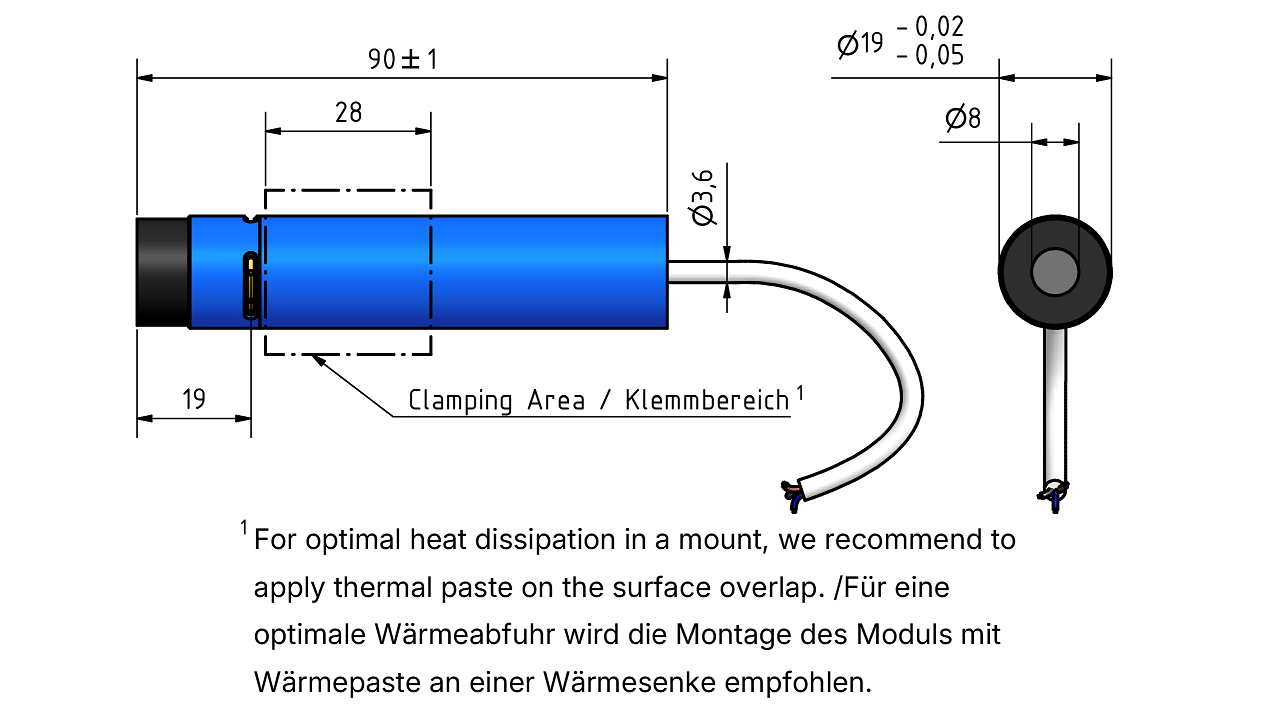

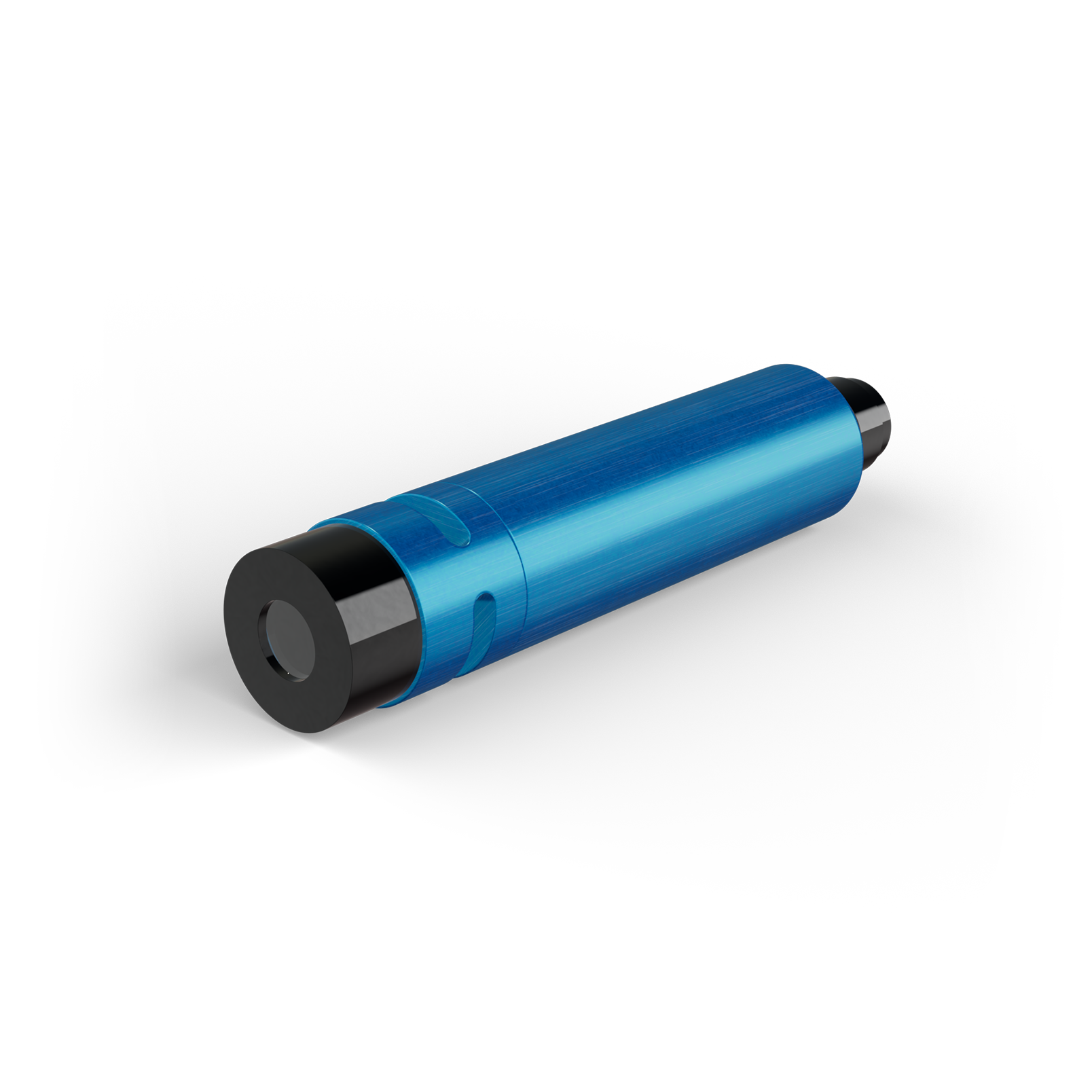

FP-MVpulse-25-ST-F

Technische Daten

**Wellenlänge & Leistung**
Wellenlänge	Maximale Leistung [mW]
Wellenlänge	1	3	5	10	20	30	35	40	50	80	100
450 nm				✔	✔	✔	✔	✔	✔	✔
520 nm				✔	✔	✔	✔	✔	✔	✔
640 nm				✔	✔	✔	✔	✔	✔	✔	✔
660 nm				✔	✔	✔	✔	✔	✔	✔	✔
785 nm				✔	✔	✔	✔	✔	✔	✔	✔

**Liniendicke / Tiefenschärfe & Öffnungswinkel**
Fokusoptionen	Öffnungswinkel [°]
Fokusoptionen	5	10	20	30	45	60	75	90
STD (Standard)	✔	✔	✔	✔	✔	✔	✔	✔
DL (Thin Line)	✔	✔	✔	✔	✔	✔	✔	✔
DLE (Thin Line, Enhanced)	✔	✔	✔	✔	✔	✔	✔	✔
DLSE (Thin Line, Super Enhanced)	✔	✔	✔	✔	✔	✔	✔	✔
TS (Extended Depth of Field)	✔	✔	✔	✔	✔	✔	✔	✔
TS2 (Extended Depth of Field, Enhanced)	✔	✔	✔	✔	✔	✔	✔	✔

Datenblätter

PDF

FP-MVpulse-25_Pulse-control_1.pdf

PDF

FP-MVpulse-25_Pulse-control_2.pdf

PDF

FP-MVpulse-25_Datasheet.pdf

Alle Features

Augensicherheit

Hohe Ausgangsleistund, niedrige durschnittliche Augenbelastung

Integrierte Pulskontrolle

Häufig gestellte Fragen

Interesse an MVpulse?

Kontaktieren Sie uns für weitere Informationen, technische Beratung oder ein individuelles Angebot.
