Powell Linsen
Seit 2019 fertigen wir mehrere hundert Powelllinsen pro Woche in Eigenproduktion.

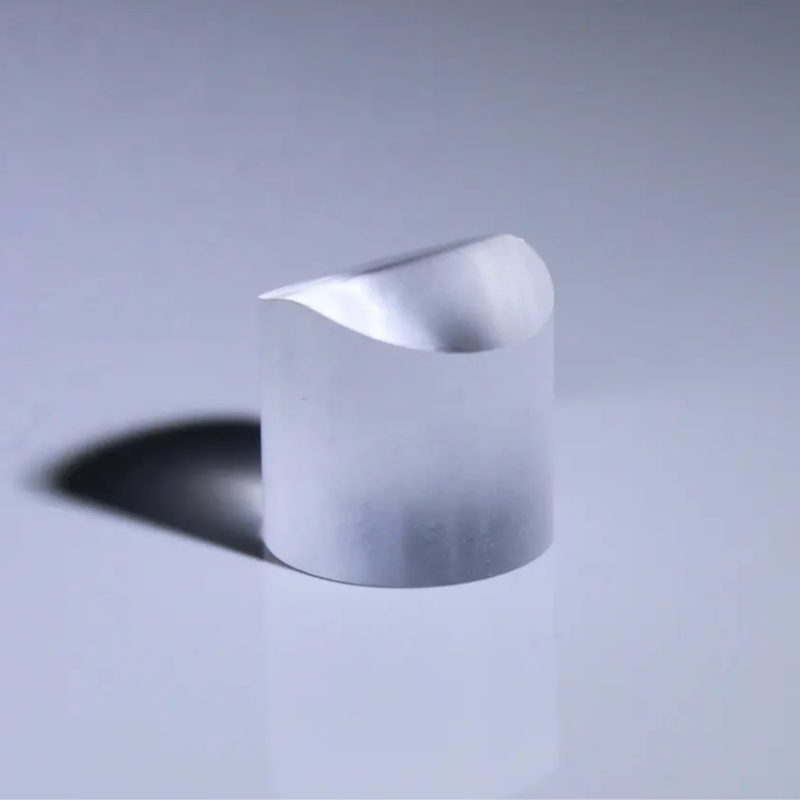

Powelllinsen sind asphärische Zylinderlinsen. Sie generieren aus einem gaußverteilten Laserstrahl eine Laserlinie mit homogener Intensitätsverteilung. Homogene Intensitätsverteilungen werden für viele kamerabasierte Messgeräte benötigt.
Eigene Produktion seit 2019

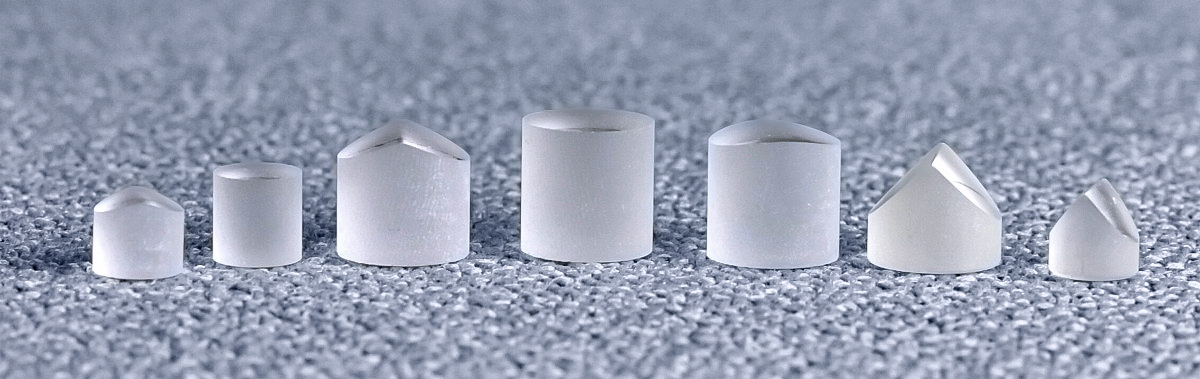

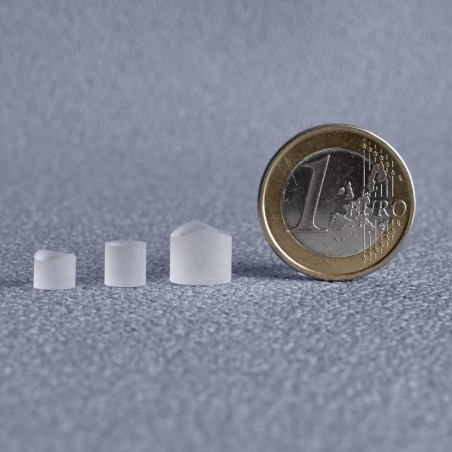

Seit 2019 fertigen wir Powelllinsen selbst und können so eine hohe, gleichbleibende Qualität garantieren. Unsere Standard-Powelllinsen haben einen Außendurchmesser von 6 bzw. 9 mm und sind für Öffnungswinkel von 1° bis 90° verfügbar. Jede Powelllinse muss an den Strahldurchmesser des Lasers angepasst sein. Hier bieten wir Powelllinsen für Strahldurchmesser von 0,6 bis 3 mm an.
Umfassende Fertigung
Unsere Powelllinsenfertigung umfasst die optische Berechnung, Simulation, CNC-gestütztes Schleifen und Polieren sowie die laserbasierte Prüfung aller Linsen. Wir sind somit auch in der Lage, kundenspezifische Powelllinsen zu fertigen. Hierbei können die Linsen an die Eingangsverteilung des Laserstrahls des Kunden angepasst werden und auch Wunschverteilungen am Austritt der Linse generiert werden.
Technische Daten
| Öffnungswinkel [°] | Strahldurchmesser [mm] | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.50 | 0.60 | 0.70 | 0.80 | 0.90 | 1.00 | 1.20 | 1.40 | 1.60 | 1.80 | 2.00 | 2.20 | 2.40 | 2.60 | 2.80 | 3.00 | |
| 1° - 90° | Verfügbar auf Anfrage | |||||||||||||||
Hinweis: Unsere Standard-Powelllinsen haben einen Außendurchmesser von 6 mm bzw. 9 mm und sind für Öffnungswinkel von 1° bis 90° verfügbar. Jede Powelllinse muss an den Strahldurchmesser des Lasers angepasst sein.
Datenblätter
B0-Ax-BxD6-Powellinsen.pdf
Funktion_Powelllinsen.pdf
Datasheet_BO_AxBxDx_Powelllinsen.pdf
Homogenitaet_Powellinsen.pdf
Alle Features
Homogene Laserlinien aus gaußverteilten Laserstrahlen
Hohe und gleichbleibende Qualität durch Eigenproduktion
Kundenspezifische Powelllinsen mit angepassten Eingangs- und Ausgangsstrahlprofilen
