Wie verbessert die 2025‑Fokussiermechanik die Leistung des MVpico?

Die neue Mechanik schützt den Laser vor Staub und Feuchtigkeit, reduziert die Strahlabweichung beim Fokussieren und ermöglicht eine kompaktere Bauform.

Welche Gehäuseversionen stehen für den MVpico zur Verfügung?

MVpico‑Module gibt es mit verstellbarem Fokus (‑F), mit festem Fokus (‑FIX), mit getrenntem Optik‑ und Elektronikgehäuse (‑2H) und als reinen Optikkopf ohne Elektronik (‑OH) für verschiedenste Integrationsanforderungen.

In welchen Wellenlängen und Leistungen ist der MVpico erhältlich?

Die Serie deckt Wellenlängen von 405 bis 785 nm ab und erreicht Ausgangsleistungen bis zu 100 mW, abhängig von der ausgewählten Wellenlänge.

Home Produkte Machine VisionMVpico

Machine Vision

MVpico

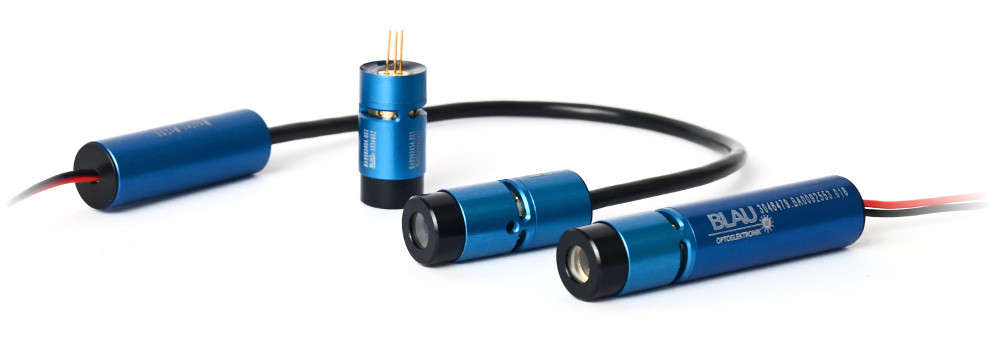

Im 10 x 50 mm Gehäuse eignet sich der MVpico perfekt für die Integration in intelligente 3D-Vision-Sensoren.

Die FLEXPOINT® MVpico-Linienlaser sind klein, flexibel, 50 mm lang und haben einen Durchmesser von 10 mm. Aufgrund dieser geringen Abmessungen eignet sich der MVpico perfekt für die Integration in intelligente 3D-Vision-Sensoren.

Hohe Leistung trotz kompakter Größe

Trotz des winzigen Gehäuses liefern sie Ausgangsleistungen von bis zu 100 mW. Sie sind mit dem neuen Fokussiermechanismus der Edition 2025 ausgestattet, sodass sich der Fokusabstand schneller und genauer anpassen lässt.

Verschiedene Optik-Varianten

Verschiedene Optik-Varianten garantieren für jede Anwendung das beste Verhältnis zwischen Liniendicke und Tiefenschärfe.

Verfügbare Versionen

MVpico-Module sind in verschiedenen Versionen verfügbar: mit verstellbarem Fokus, mit werkseitig fixem Brennpunkt, mit getrennten Optik- und Elektronikelementen mit und ohne Ansteuerelektronik.

Kundenspezifische Lösungen

Es ist uns möglich, jederzeit flexibel auf Kundenwünsche zu reagieren. Teilen Sie uns einfach Ihre Anforderungen mit, damit wir gemeinsam eine Lösung für Ihr spezielles Lasermodul finden!

Gehäuse Optionen

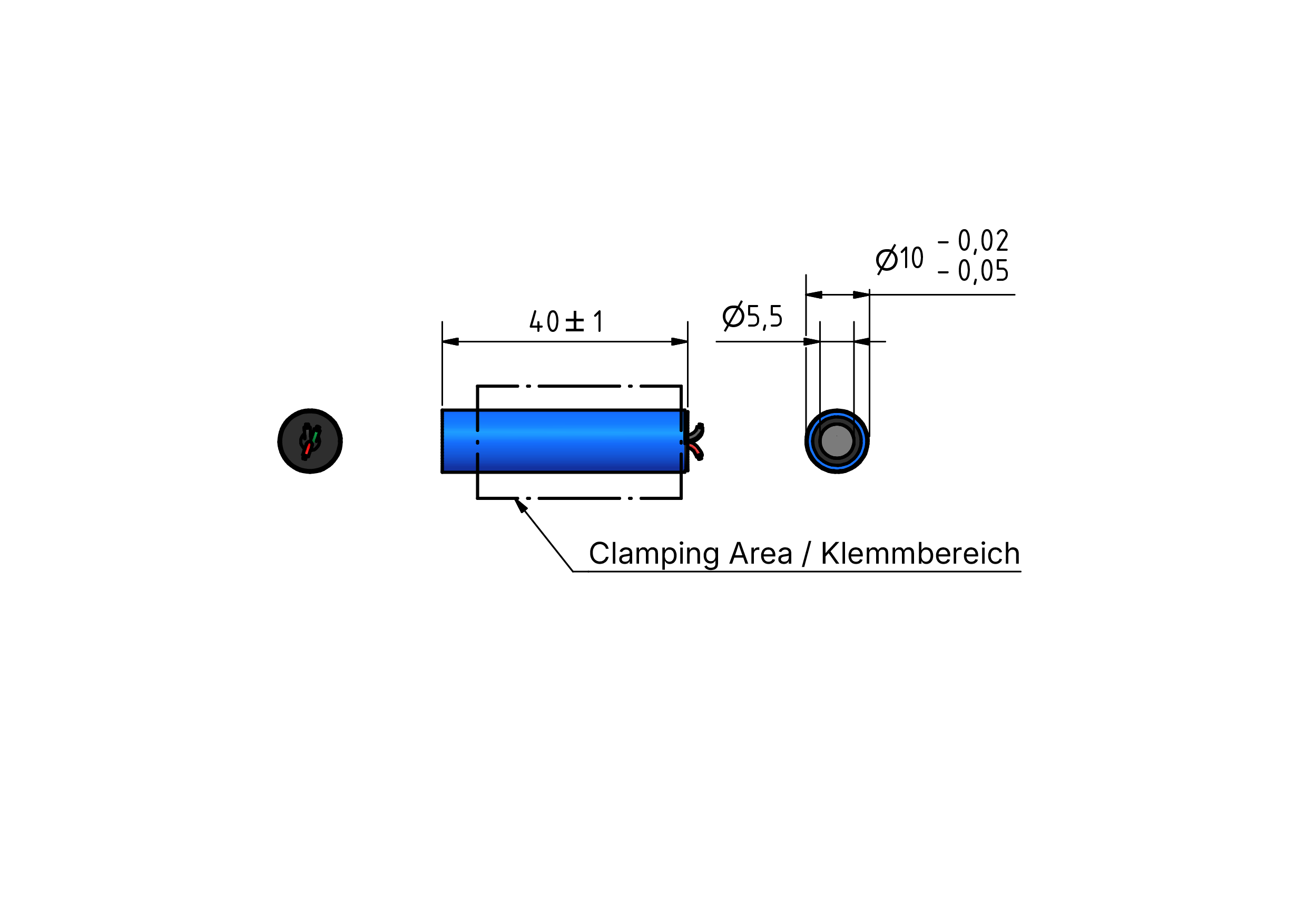

FP-MVpico-25-ST-FIX

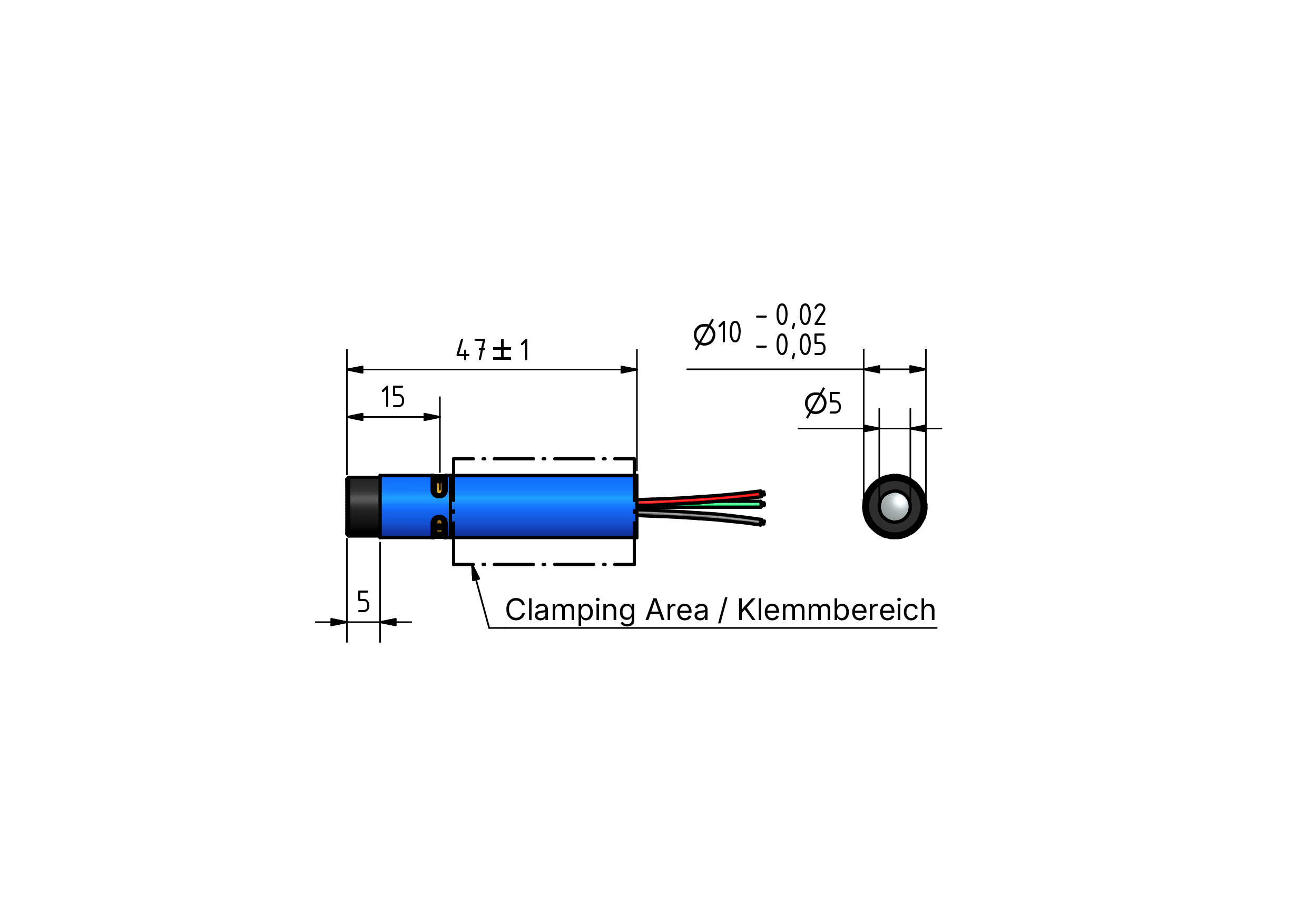

FP-MVpico-25-ST-F

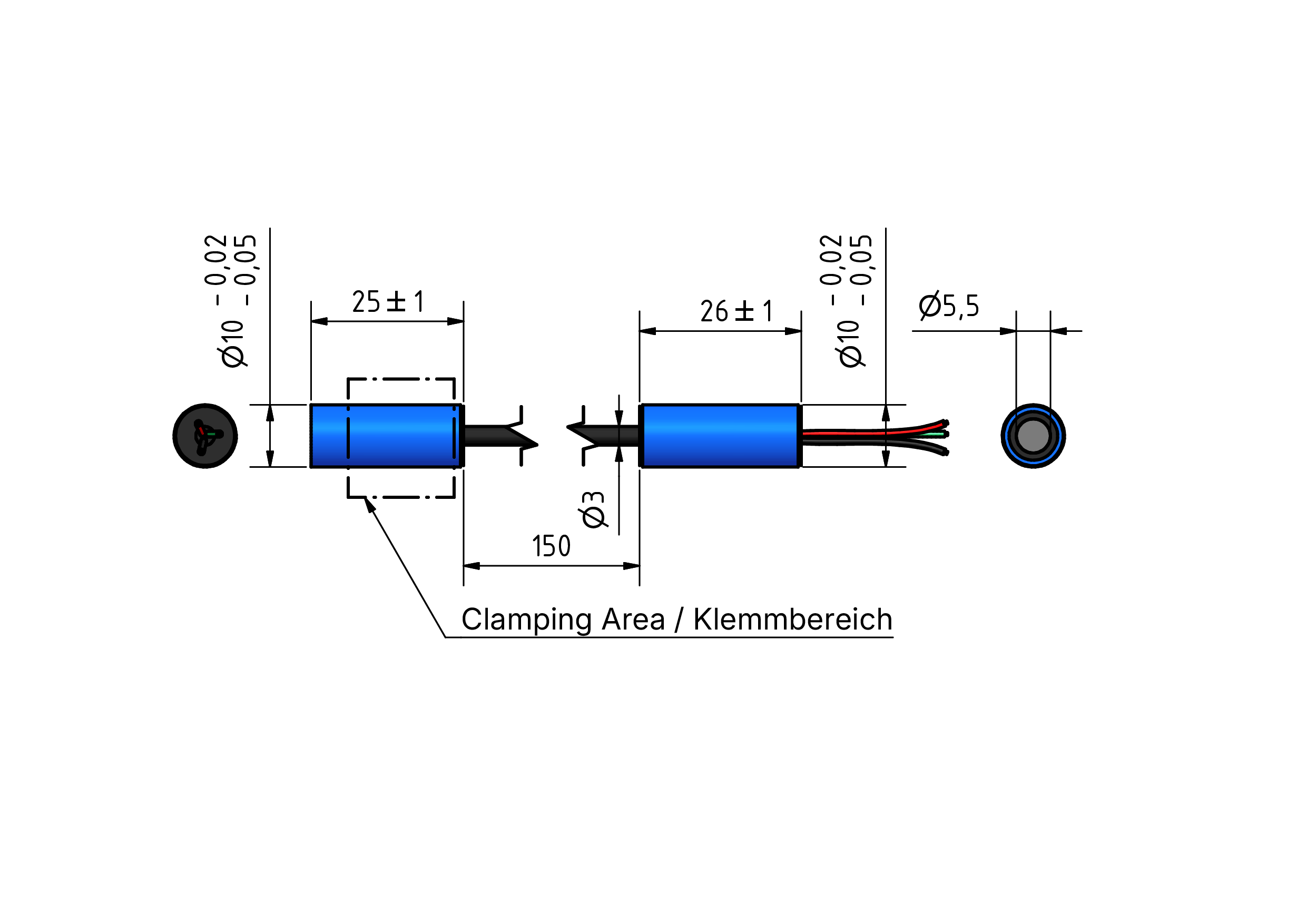

FP-MVpico-25-2H-FIX

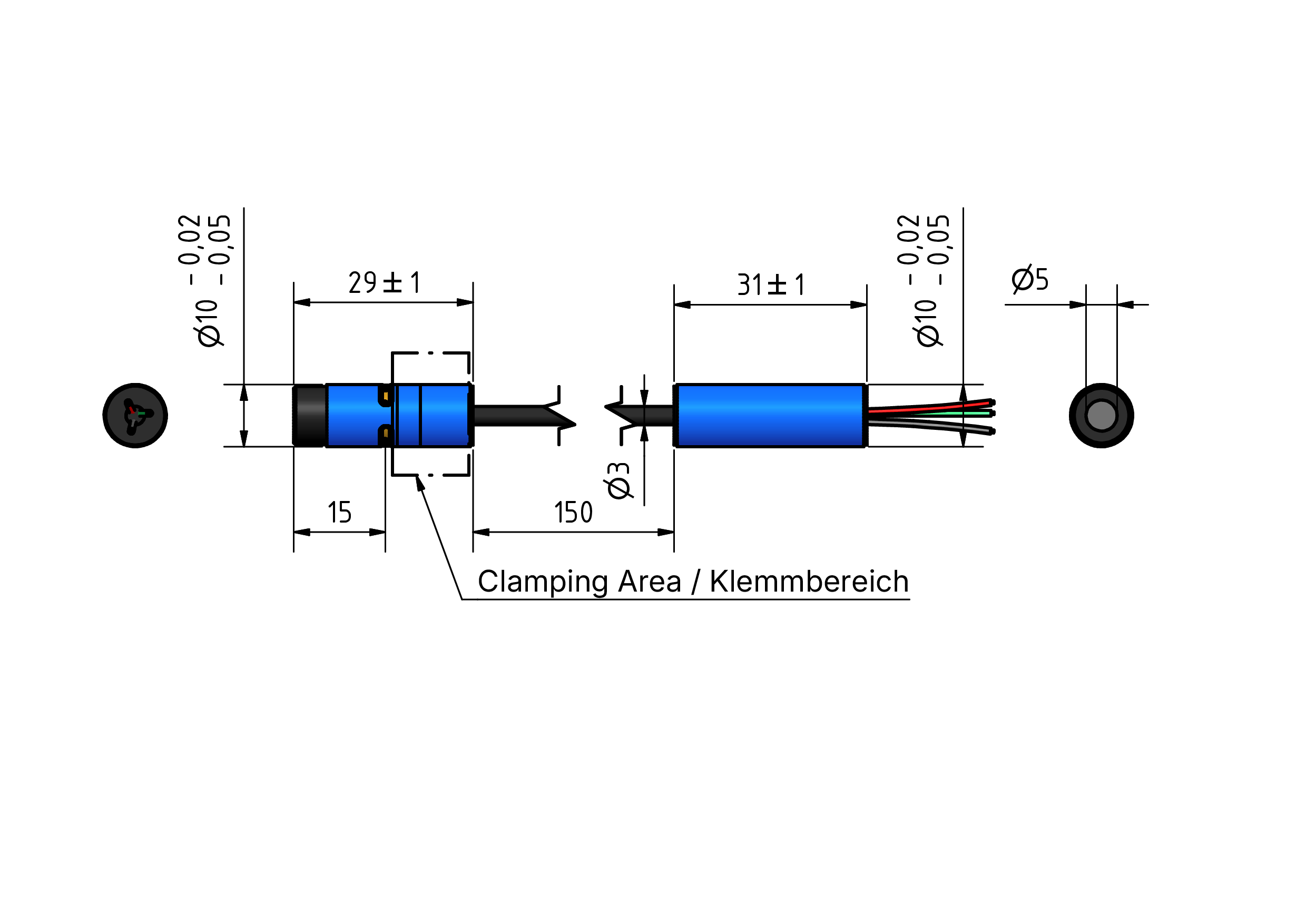

FP-MVpico-25-2H-F

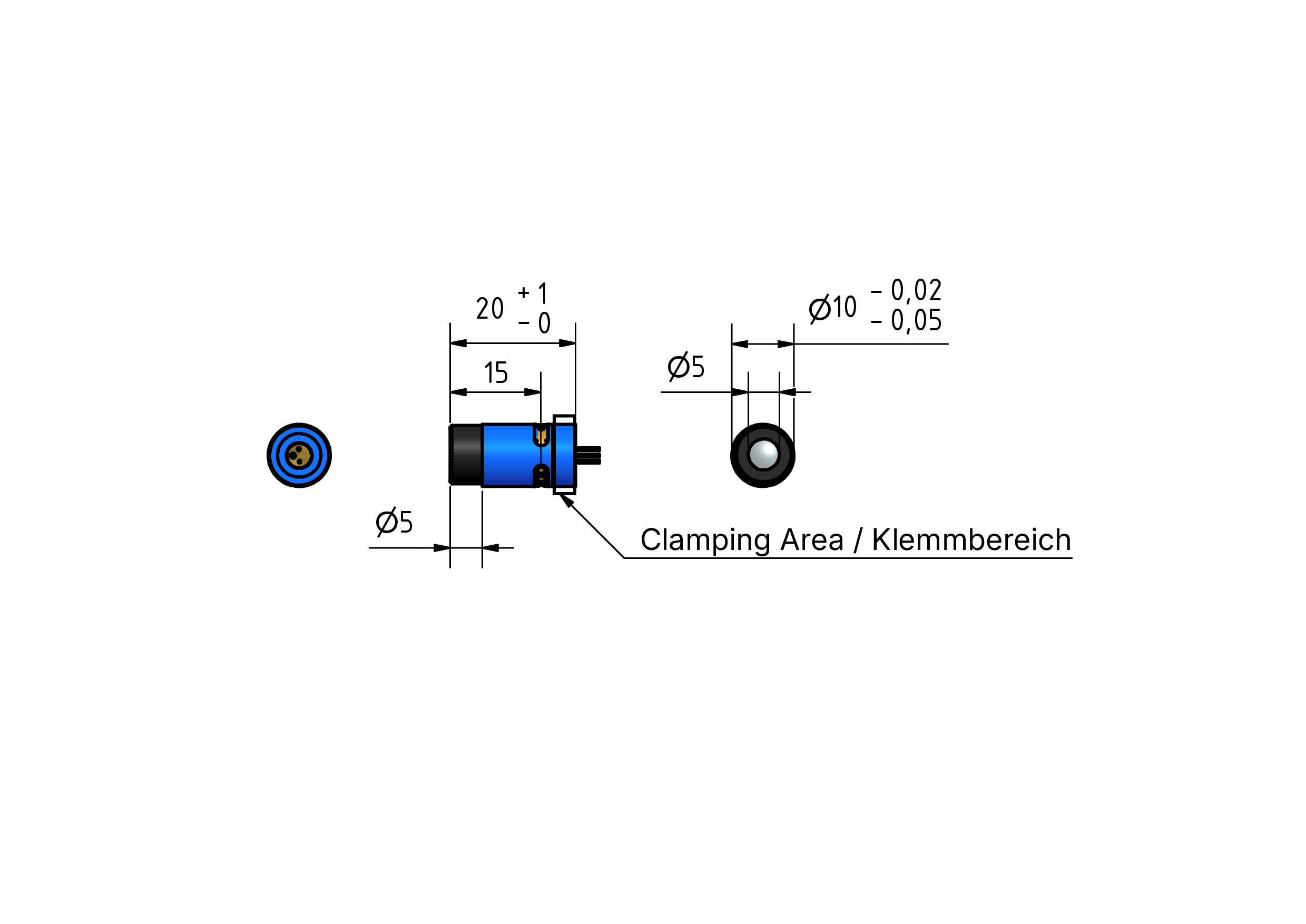

FP-MVpico-25-OH-F

Technische Daten

**Wellenlänge & Leistung**
Wellenlänge	Maximale Leistung [mW]
Wellenlänge	1	3	5	10	20	30	35	40	50	75	100
405 nm	✔	✔	✔	✔	✔	✔
450 nm	✔	✔	✔	✔	✔	✔	✔	✔	✔
520 nm	✔	✔	✔	✔
640 nm	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
660 nm	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
685 nm	✔	✔	✔	✔	✔	✔	✔	✔
785 nm	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
830 nm	✔	✔	✔	✔	✔	✔	✔	✔
850 nm	✔	✔	✔	✔	✔	✔	✔	✔

**Liniendicke / Tiefenschärfe & Öffnungswinkel**
Fokusoptionen	Öffnungswinkel [°]
Fokusoptionen	1	5	10	20	30	45	60	75	90
STD (standard)	✔	✔	✔	✔	✔	✔	✔	✔	✔
DL (thin line)	✔	✔	✔	✔	✔	✔	✔	✔	✔
DLE (thin line enhanced)	✔	✔	✔	✔	✔	✔	✔	✔	✔
DLSE (thin line enhanced)	✔	✔	✔	✔	✔	✔	✔	✔	✔
TS (depth of view)	✔	✔	✔	✔	✔	✔	✔	✔	✔
TS2 (depth of view enhanced)	✔	✔	✔	✔	✔	✔	✔	✔	✔

Datenblätter

PDF

FP-MVpico-25_Datasheet.pdf

Alle Features

Überlegene Linienqualität

Viele Fokus- / Optikoptionen

Verbesserter Fokussierungsmechanismus
