Mit seinem rechteckigen Gehäuse lässt sich der MVsquare besonders schnell und einfach installieren.

Das Modul wurde vor allem für die Serienproduktion von 3D-Systemen für die industrielle Bildverarbeitung entwickelt. Fokus, Strahllage und alle anderen Parameter werden bereits bei der Herstellung nach Kundenvorgaben justiert. Der MVsquare kann also ohne zusätzliche Ausrichtung im System verschraubt werden und die Einstellungen ändern sich auch im fertigen Produkt nicht mehr.

Auf Kundenwunsch ist der MVsquare auch in einer Variante für den platzsparenden Einbau verfügbar, bei der der Laserstrahl um 90° umgelenkt wird und seitlich aus dem Gehäuse austritt.

Eigenschaften

  • Überlegene Linienqualität
  • Viele Fokus- / Optikoptionen
  • Verkürzt die Z-Achse

Anwendungen

  • 3D-Bildverarbeitung
  • Industrielle Inspektion
  • Strukturierte Beleuchtung

Gehäuseoptionen

Imagae MVfemto-FIX

MVsquare-R0R0

Das Standardmodul

Imagae MVpulse

MVsquare-R90R90

Laserstrahl wird um 90° umgelenkt

Wellenlängen & Leistung

Wavelength Max. Power [mW]
  1 3 5 10 20 30 35 40 50 75 100
405 nm check check check check check check check check check check check
450 nm     check check check check check check check
520 nm check check check check check check check
532 nm
640 nm check check check check check check check check check check check
660 nm check check check check check check check check check check check
685 nm check check check check check check check check
785 nm     check check check check check check check check check
850 nm check check check check check check check check check

Öffnungswinkel & Liniendicke/ Tiefenschärfe

Line option Fan angle [°]
  1 5 10 20 30 45 60 75 90
STD (standard) check check check check check check check check check
DL (thin line) check check check check check check check check check
DLE (thin line enhanced) check check check check check check check check check
DLSE (thin line enhanced) check check check check check check check check check
TS (depth of view) check check check check check check check check check
TS2 (depth of view enhanced) check check check check check check check check check

Liniendickensimulation

Wählen Sie Wellenlänge, Leistung und Linienart:

Modulation

  High Active Low Active
Digital Modulation check check
Analog Modulation check check
Ext. Poti check check

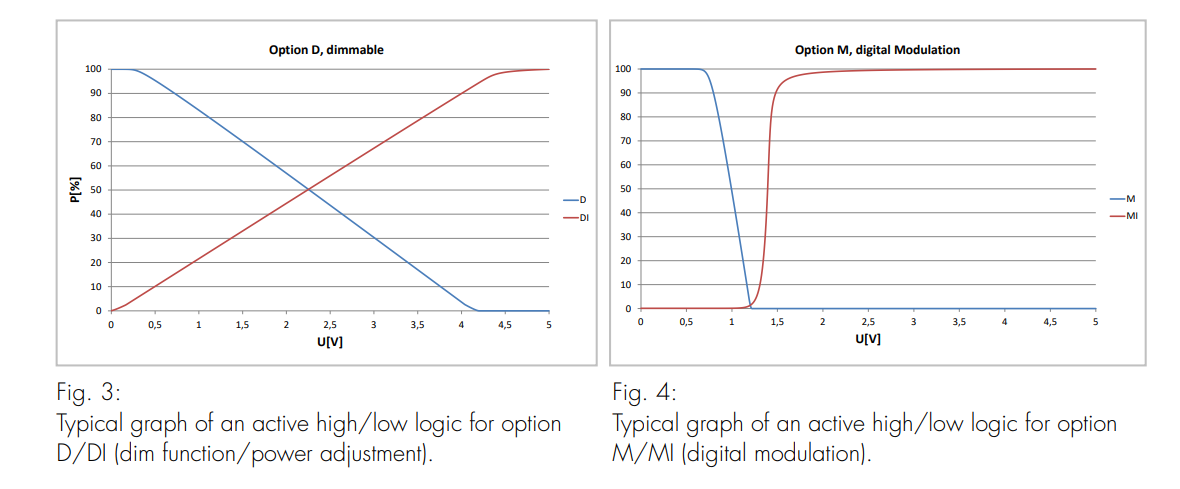

MVsquare-ST-Laser können entweder mit digitaler Modulation oder analoger Leistungsanpassung bestellt werden (beides) Optional). Die digitale Option wird als Option "M" bezeichnet, und die Leistungsanpassung wird als Option "D" bezeichnet. Die einzelnen Optionen sind:

  • M: digitale Modulation, aktiv niedrig
  • MI: digitale Modulation (invertiert), aktiv hoch
  • D: Dimmbar, aktiv niedrig
  • DI: Dimmbar (invertiert), aktiv hoch
