MVnano
Im 11,5 x 54 mm Gehäuse ist der MVnano ein Stand-Alone-Produkt oder ein Lasermodul zur Integration in verschiedenste Anwendungen bei optimierten Kosten.
FLEXPOINT® MVnano Linienlaser
Der FLEXPOINT® MVnano-Linienlaser ist der Standardlaser für die industrielle Bildverarbeitung. Mit einer Länge von 54 mm und einem Durchmesser von 11,5 mm eignet er sich ideal als Stand-Alone-Produkt oder für die platzsparende Integration in Sensoren oder 3D-Scanner.
Bei der Edition 2025 wurde die Fokussiermechanik grundlegend überarbeitet. Dadurch sind die Module zuverlässig gegen Staub, Spritzwasser und das Eindringen von Feuchtigkeit geschützt. Gleichzeitig wurde die Strahlabweichung bei der Fokussierung auf ein Minimum reduziert.

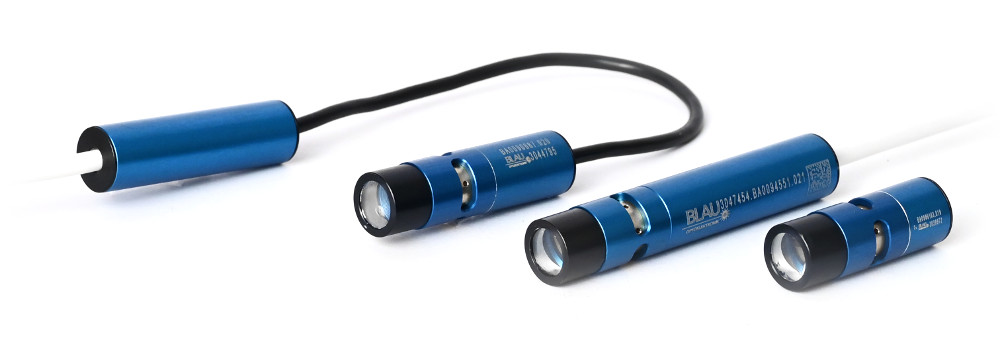

Sollte Ihr bestehendes Systemdesign dies erfordern, sind die MVnano-Module weiterhin auch mit älteren Mechanik-Varianten und den bekannten Abmessungen erhältlich.
Homogene Leistungsverteilung und perfekte Linienqualität
Die Linienlaser der FLEXPOINT® MVnano-Serie bieten dank der hochpräzisen Powell-Linse aus eigener Produktion eine hervorragende homogene Linienqualität über eine Vielzahl von Wellenlängen hinweg.
Mehrere Optiken stehen zur Auswahl und ermöglichen für jede Anwendung das optimale Verhältnis zwischen Liniendicke und Tiefenschärfe.
Varianten für nahezu jede Applikation verfügbar

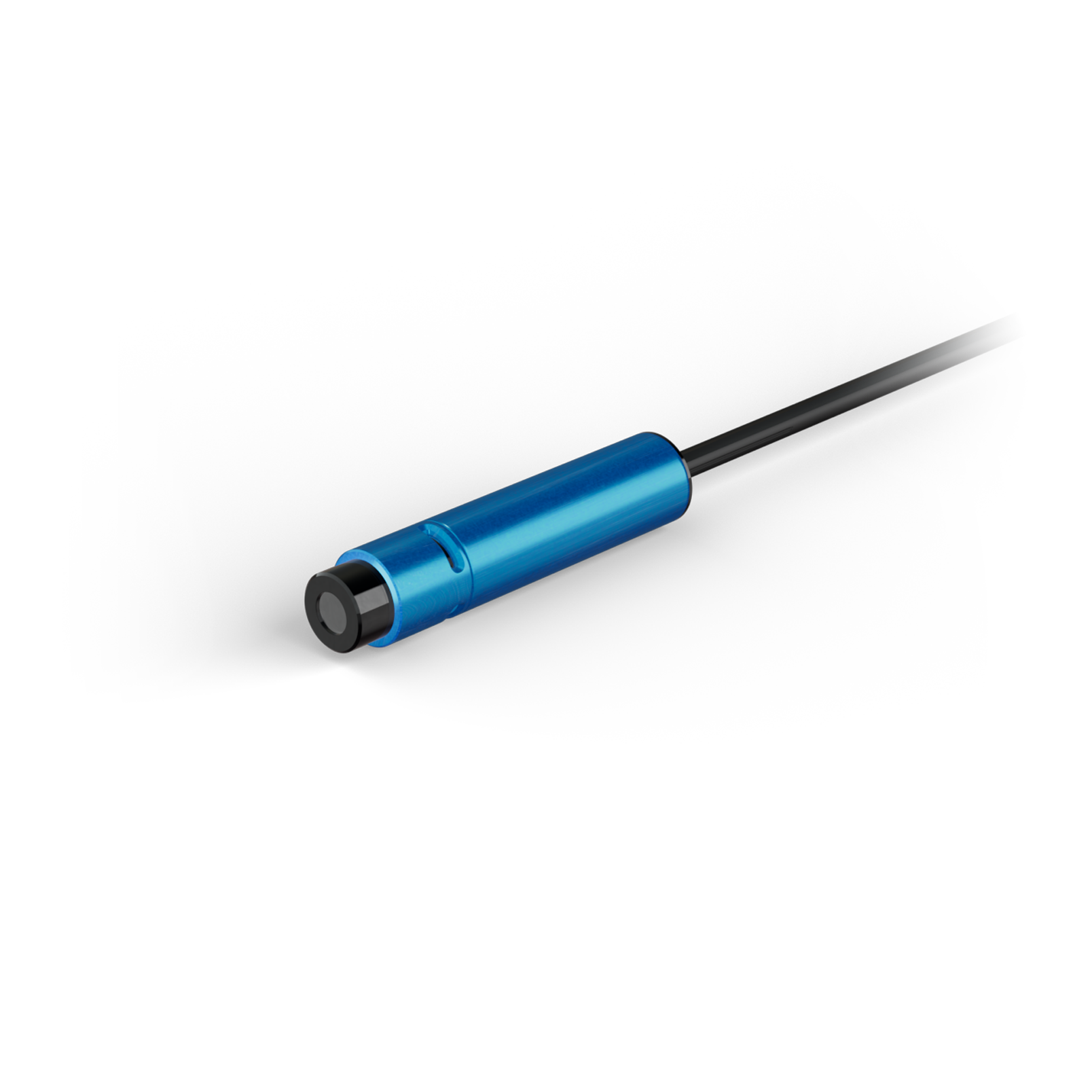

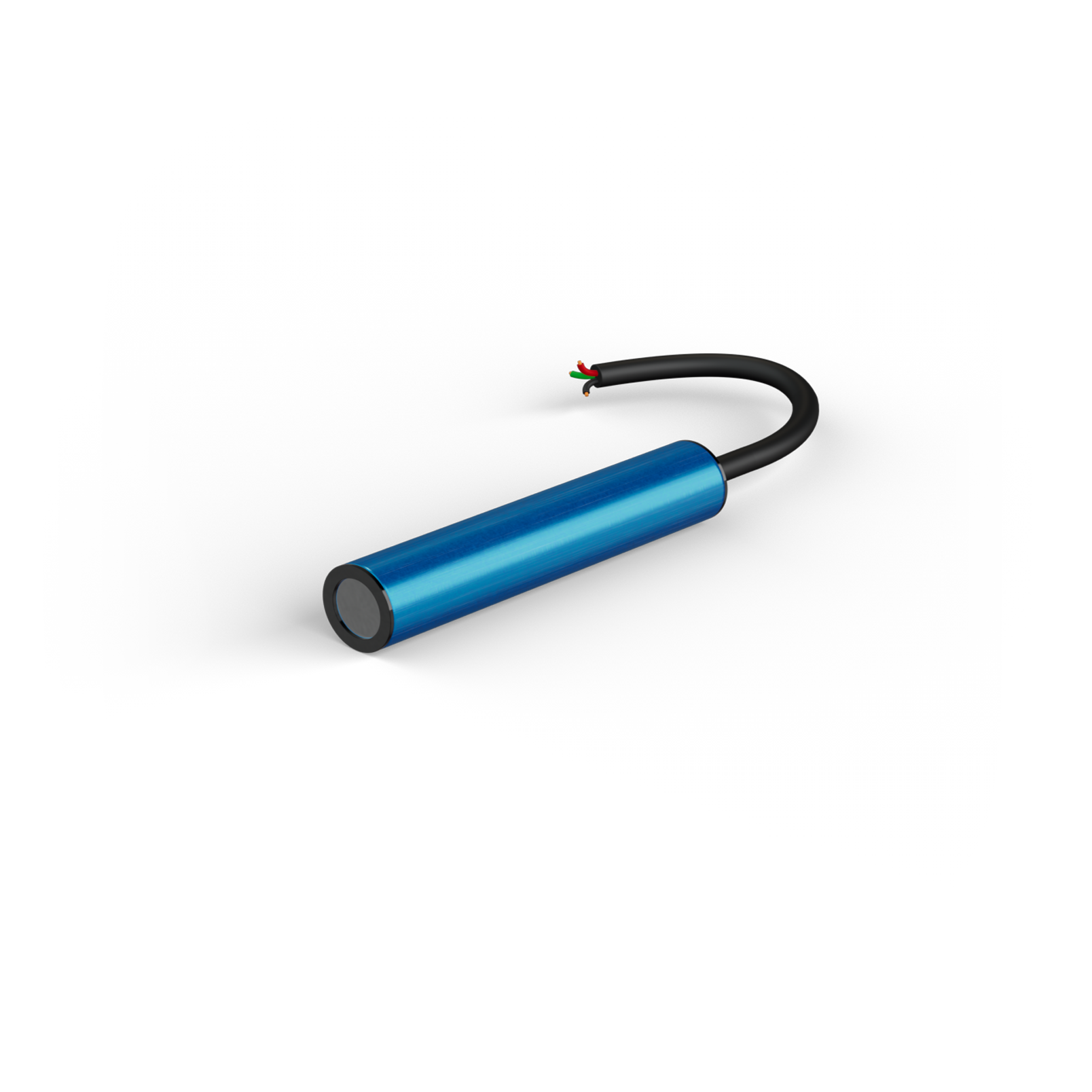

Die MVnano-Module sind sowohl mit verstellbarem als auch mit werkseitig fixiertem Fokus verfügbar. Besonders platzsparend ist die Version mit getrennten Optik- und Elektronikelementen.
Für den Einbau in Kamerasysteme ist außerdem eine Variante ohne elektronische Steuereinheit erhältlich. In diesem Fall muss der elektronische Treiber für das Lasermodul vom Kunden bereitgestellt werden.
Kundenspezifische Anpassungen
Sollten unsere Standardparameter nicht zu Ihrer Anwendung passen, sprechen Sie uns gerne an. Viele Kundenwünsche lassen sich flexibel umsetzen.
Gehäuse Optionen

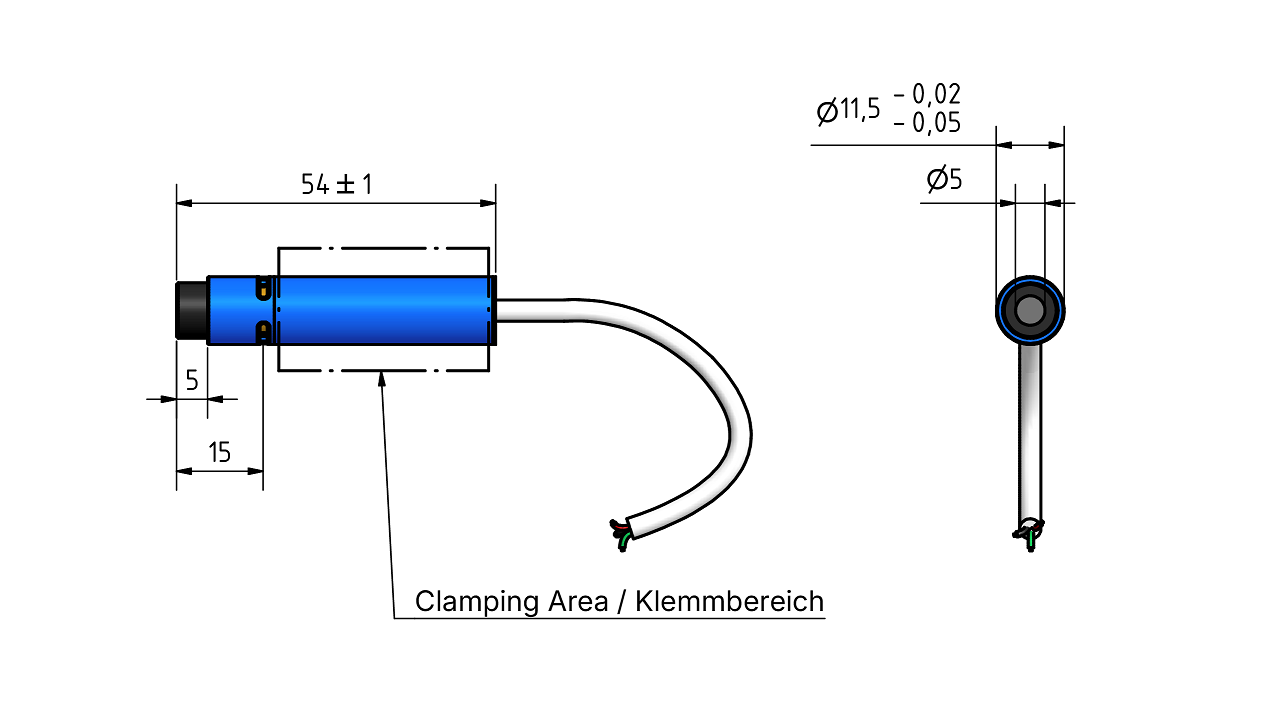

FP-MVnano-25-ST
Standard Gehäuseoption bei der Optik und Elektronik zusammen in einem einzigen Gehäuse untergebracht sind (Standard, ST).

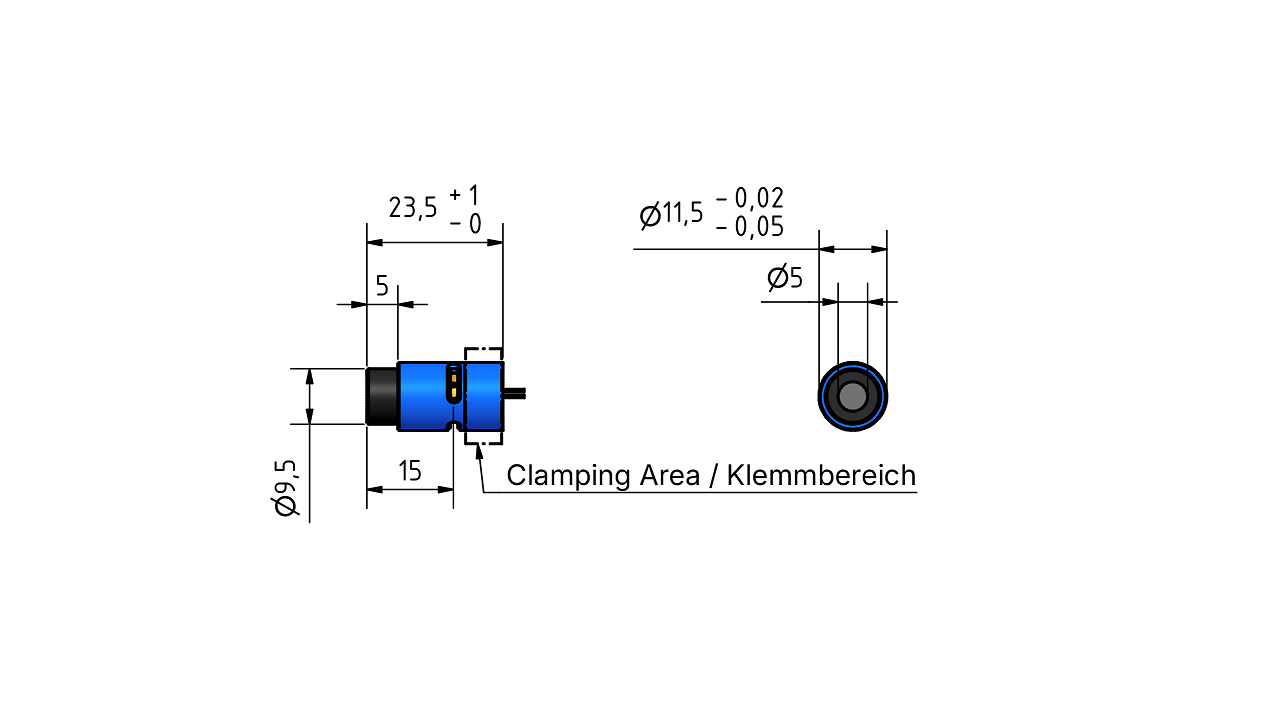

FP-MVnano-25-OH

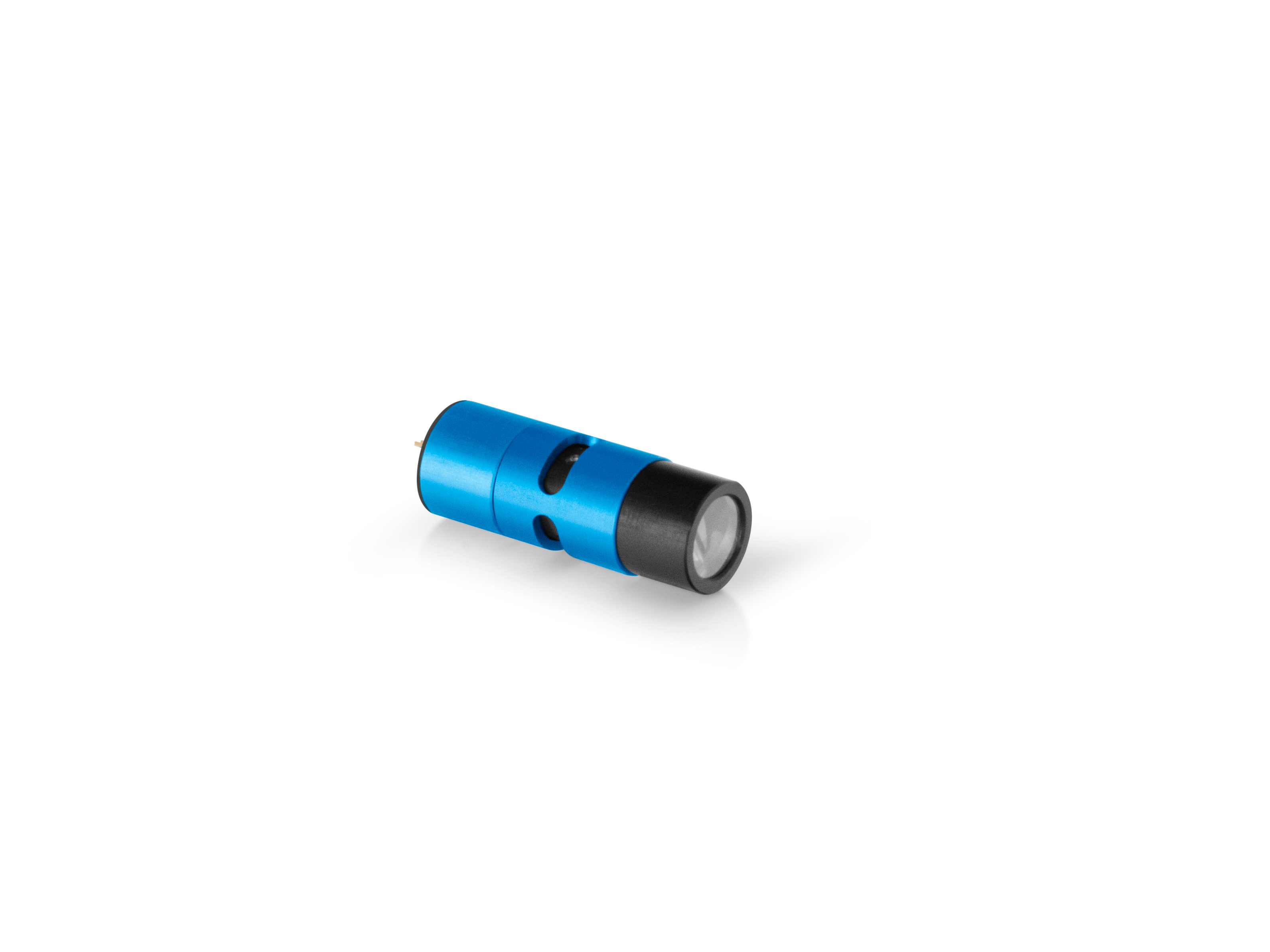

Gehäuse mit Optik ohne Elektronik (Optical Head, OH)

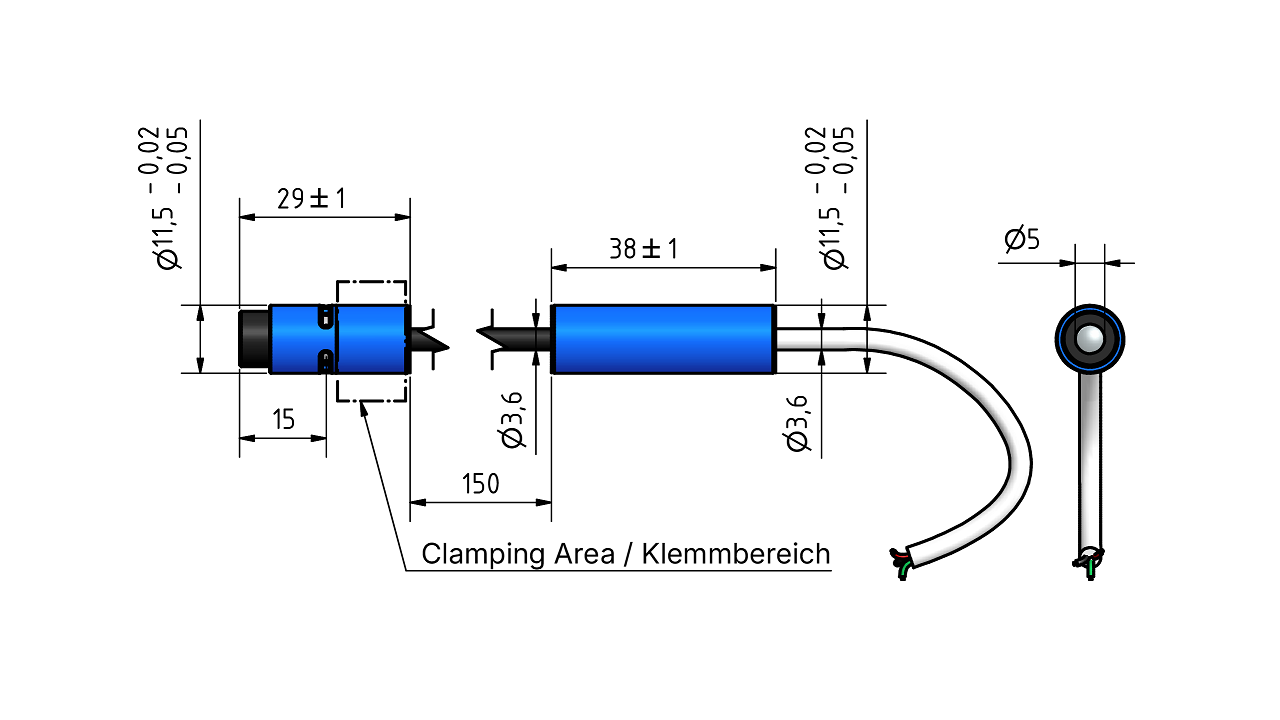

FP-MVnano-25-2H

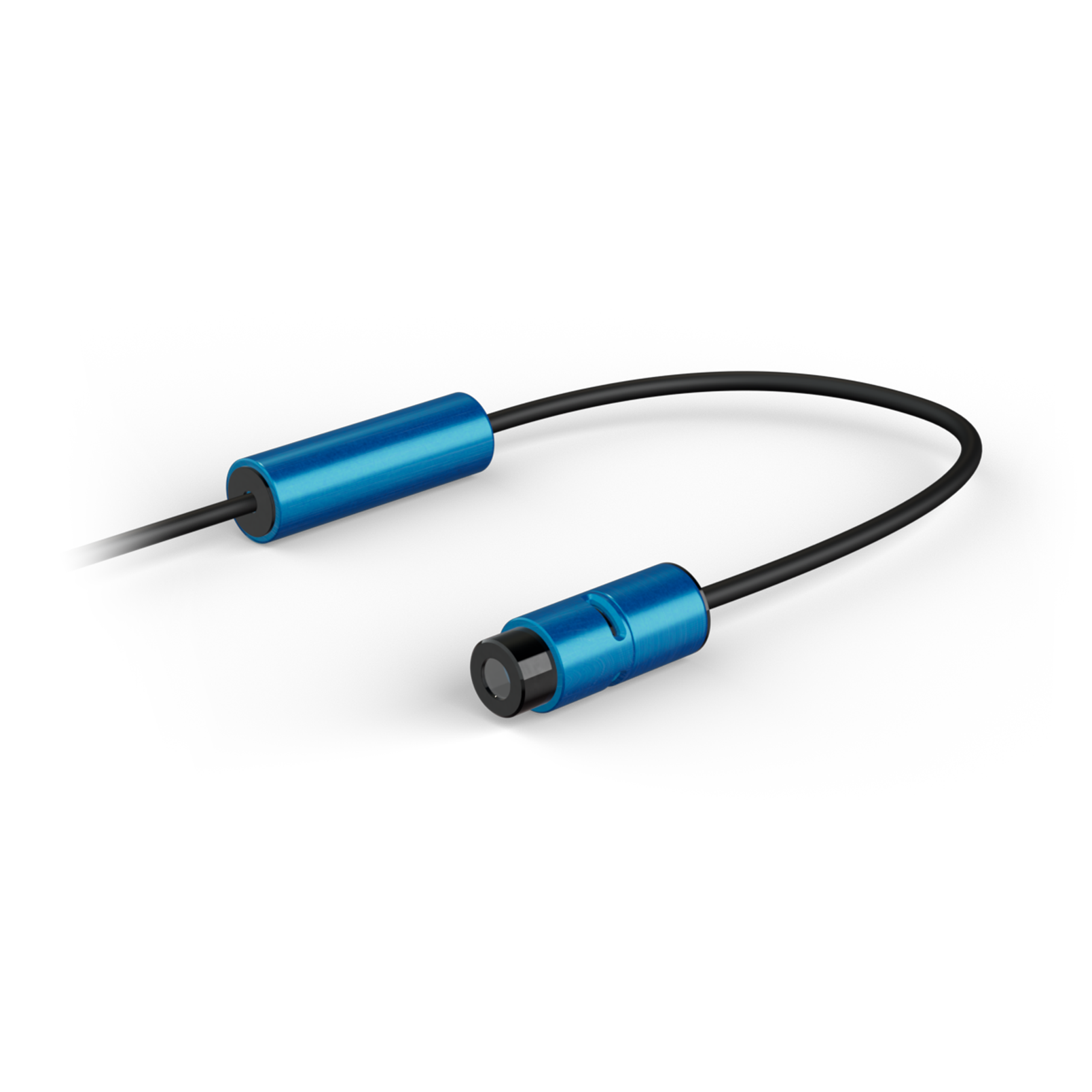

Bei dieser Gehäuseoption sind Optik und Elektronik jeweils in einem separaten Gehäuse untergebracht (2 Housing, 2H).
Technische Daten
| Wellenlänge | Maximale Leistung [mW] | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 3 | 5 | 10 | 20 | 30 | 35 | 40 | 50 | 75 | 80 | 100 | |
| 405 nm | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| 450 nm | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ||
| 520 nm | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |
| 640 nm | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| 660 nm | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| 685 nm | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ||||
| 785 nm | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| 830 nm | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |
| 850 nm | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ||||
| Fokusoptionen | Öffnungswinkel [°] | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 1 | 5 | 10 | 20 | 30 | 45 | 60 | 75 | 90 | |
| STD (standard) | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| DL (thin line) | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| DLE (thin line enhanced) | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| DLSE (thin line enhanced) | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| TS (depth of view) | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| TS2 (depth of view enhanced) | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
