MVsquare
Mit seinem rechteckigen Gehäuse (65 x 15 x 15 mm) lässt sich der MVsquare besonders einfach installieren (plug and play).
Mit seinem rechteckigen Gehäuse lässt sich der MVsquare besonders schnell und einfach installieren.
Für die Serienproduktion entwickelt
Das Modul wurde vor allem für die Serienproduktion von 3D-Systemen für die industrielle Bildverarbeitung entwickelt. Fokus, Strahllage und alle anderen Parameter werden bereits bei der Herstellung nach Kundenvorgaben justiert. Der MVsquare kann also ohne zusätzliche Ausrichtung im System verschraubt werden und die Einstellungen ändern sich auch im fertigen Produkt nicht mehr.
Platzsparende Variante
Auf Kundenwunsch ist der MVsquare auch in einer Variante für den platzsparenden Einbau verfügbar, bei der der Laserstrahl um 90° umgelenkt wird und seitlich aus dem Gehäuse austritt.
Gehäuse Optionen

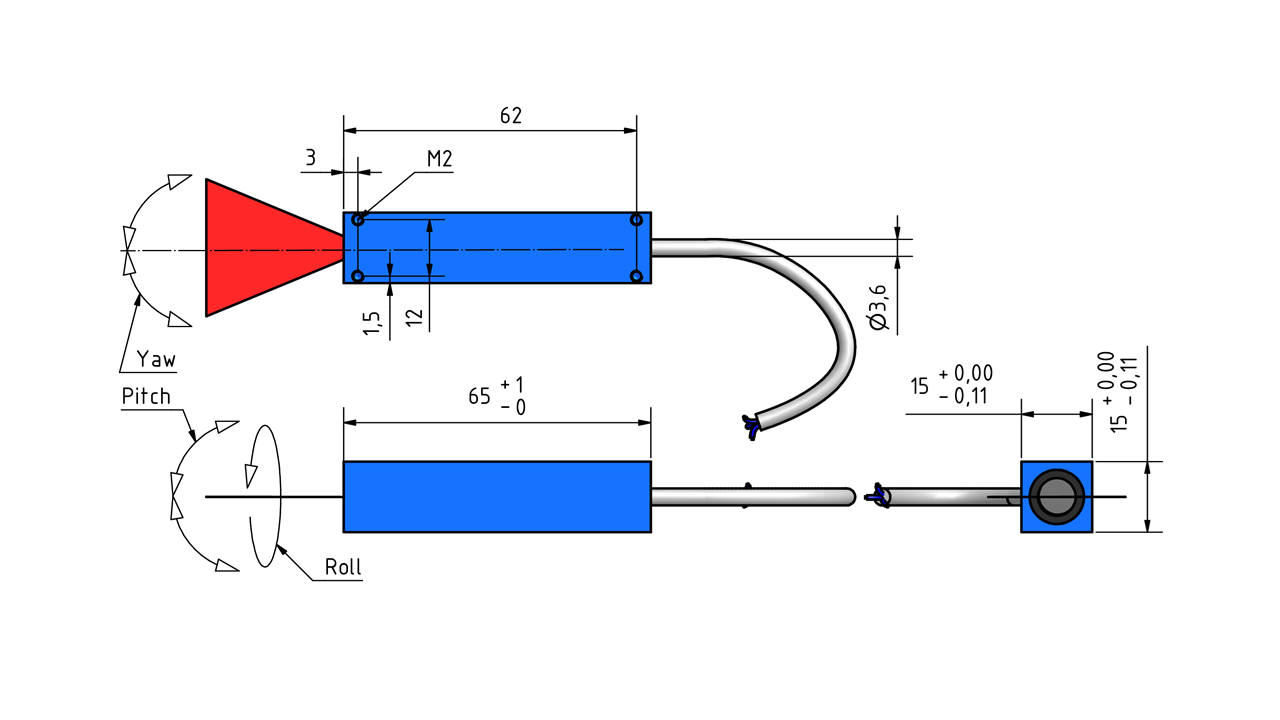

FP-MVsquare-15-FIX-R0R0

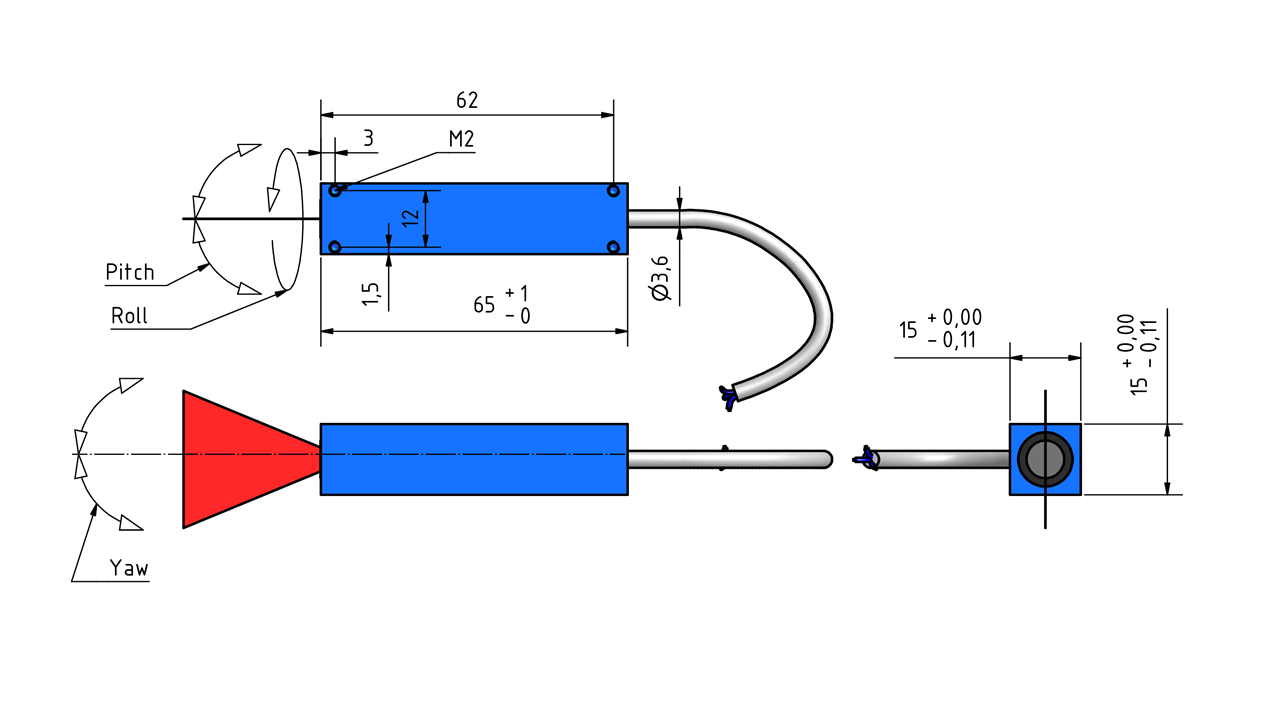

FP-MVsquare-15-FIX-R0R90

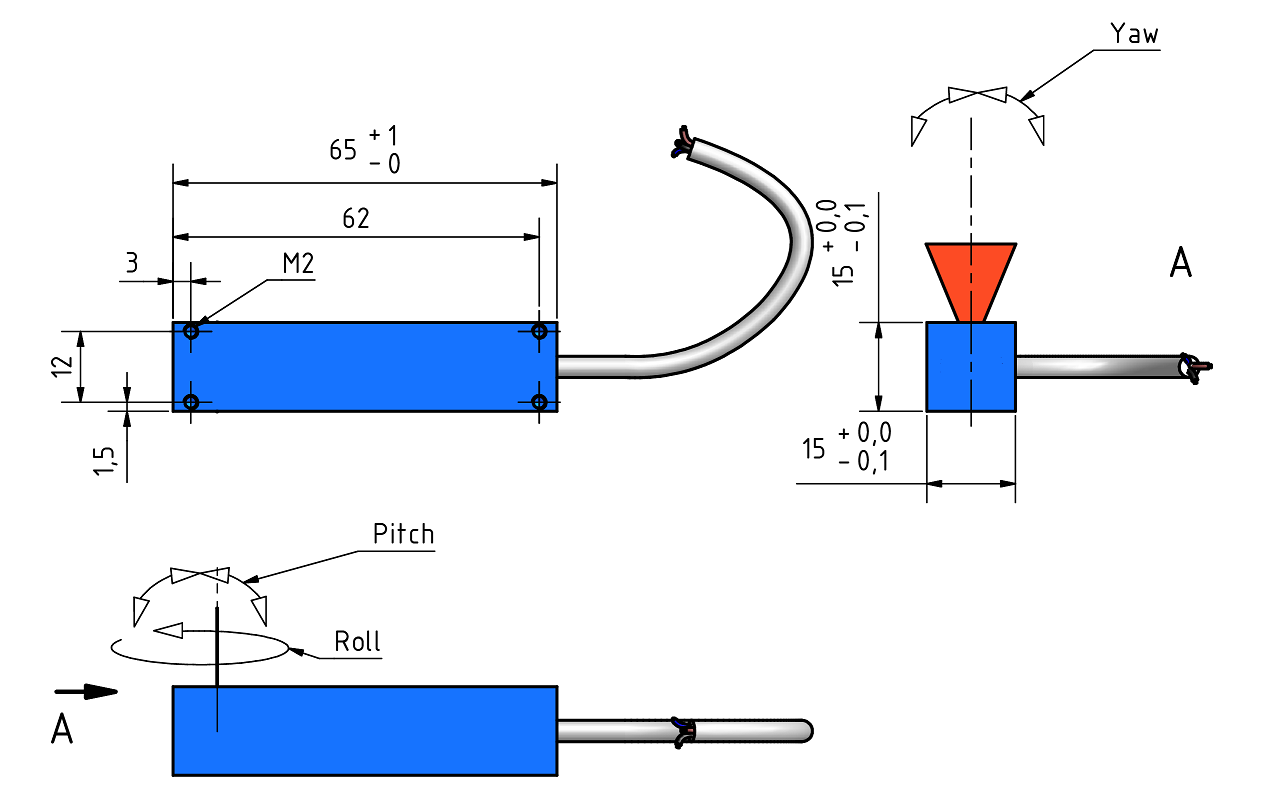

FP-MVsquare-15-FIX-R90R0

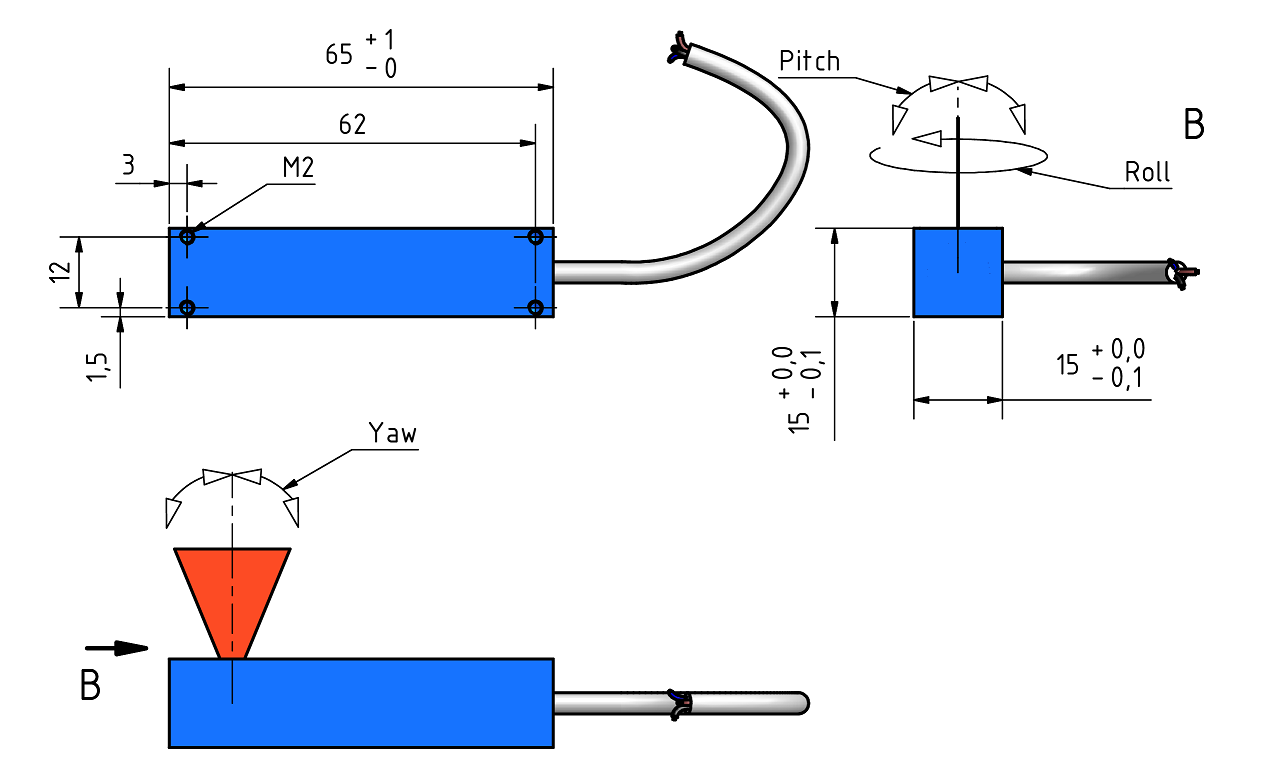

FP-MVsquare-15-FIX-R90R90
Technische Daten
| Fokusoptionen | Öffnungswinkel [°] | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 1 | 5 | 10 | 20 | 30 | 45 | 60 | 75 | 90 | |
| STD (standard) | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| DL (thin line) | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| DLE (thin line enhanced) | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| DLSE (thin line enhanced) | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| TS (depth of view) | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| TS2 (depth of view enhanced) | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
