MVfemto

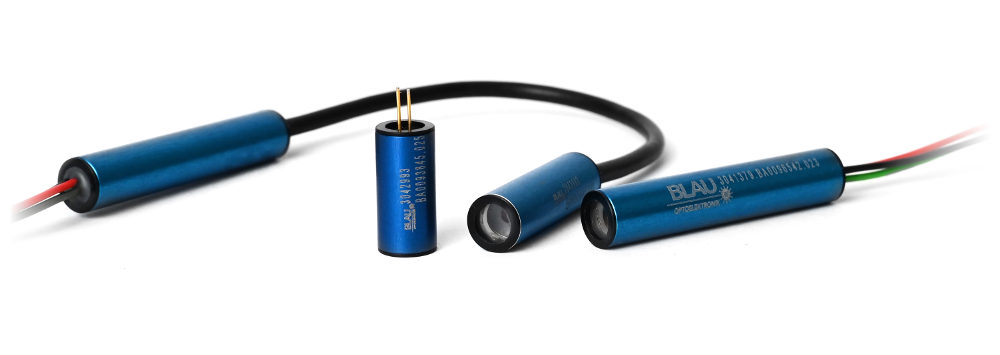

Der MVfemto ist der kleinste Linienlaser für die industrielle Bildverarbeitung. Mit einem Durchmesser von nur 8 mm und einer Länge von 40 mm passt er in engste Einbauräume und liefert dennoch eine hohe optische Leistung mit homogener Linienqualität.
Der FLEXPOINT MVfemto ist das kleinste verfügbare Linienlaser‑Modul für industrielle Bildverarbeitung. Mit einem Durchmesser von nur 8 mm und einer Länge von 40 mm eignet es sich für Anwendungen mit wenig Einbauraum wie kompakte 3D‑Sensoren oder Robotik.
Trotz der geringen Abmessungen liefert das Modul eine hohe optische Leistung und eine homogene Linienqualität über verschiedene Wellenlängen hinweg. Die integrierte Powelllinse sorgt für eine gleichmäßige Leistungsverteilung entlang der Linie. Je nach Ausführung ist der Fokus werkseitig voreingestellt oder kann über unterschiedliche Optikvarianten an die erforderliche Linienbreite und Tiefenschärfe angepasst werden.
Verschiedene Gehäusevarianten
Der MVfemto ist in mehreren Gehäusevarianten erhältlich, darunter ein Standardgehäuse mit integrierter Elektronik, ein zweiteiliges Gehäuse mit separatem Optikkopf und Elektronik sowie ein Optikkopf ohne Elektronik. Optional sind die digitale oder analoge Modulation, welche die Synchronisation mit Kamerasystemen erlauben.
Gehäuse Optionen

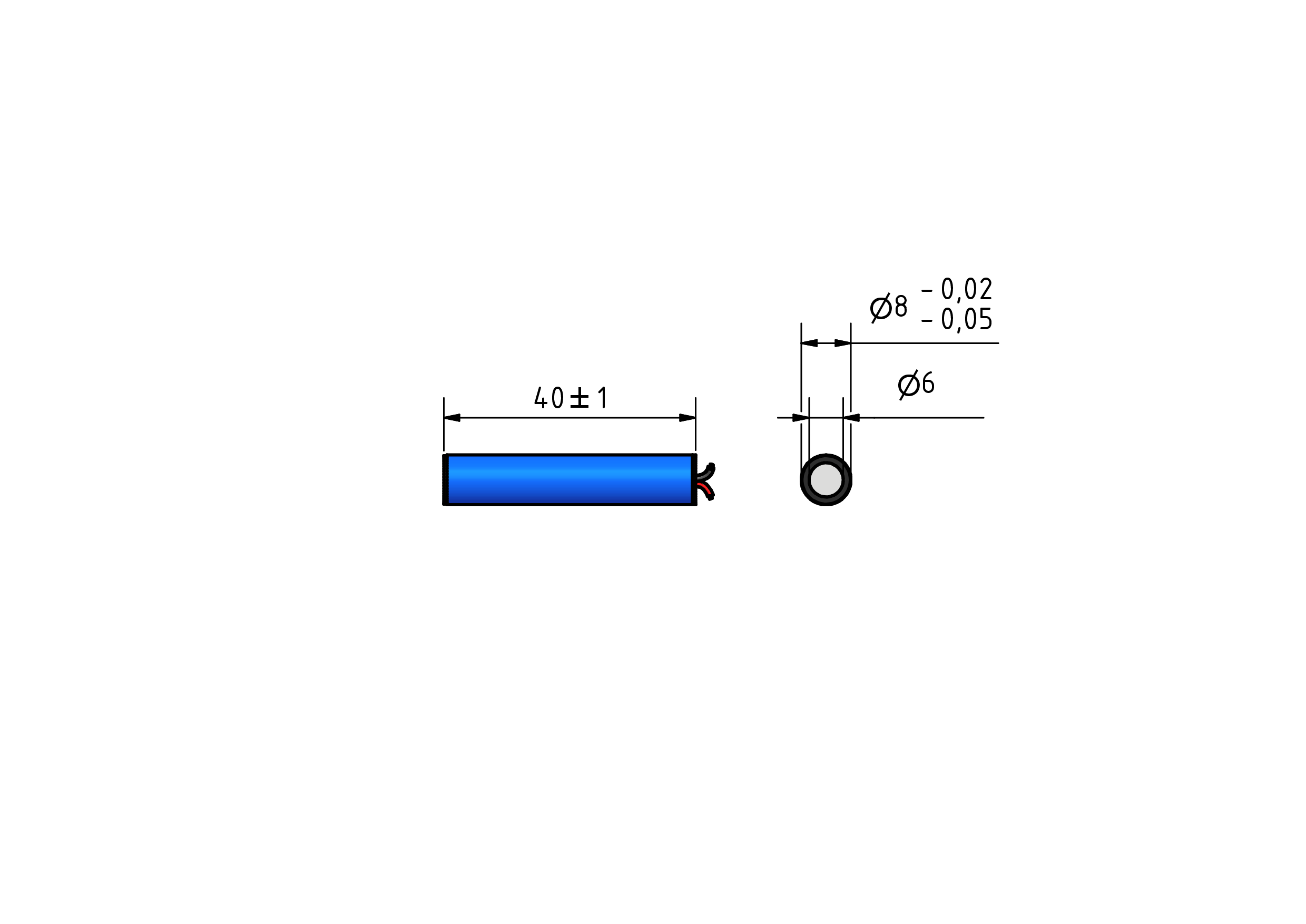

FP-MVfemto-ST

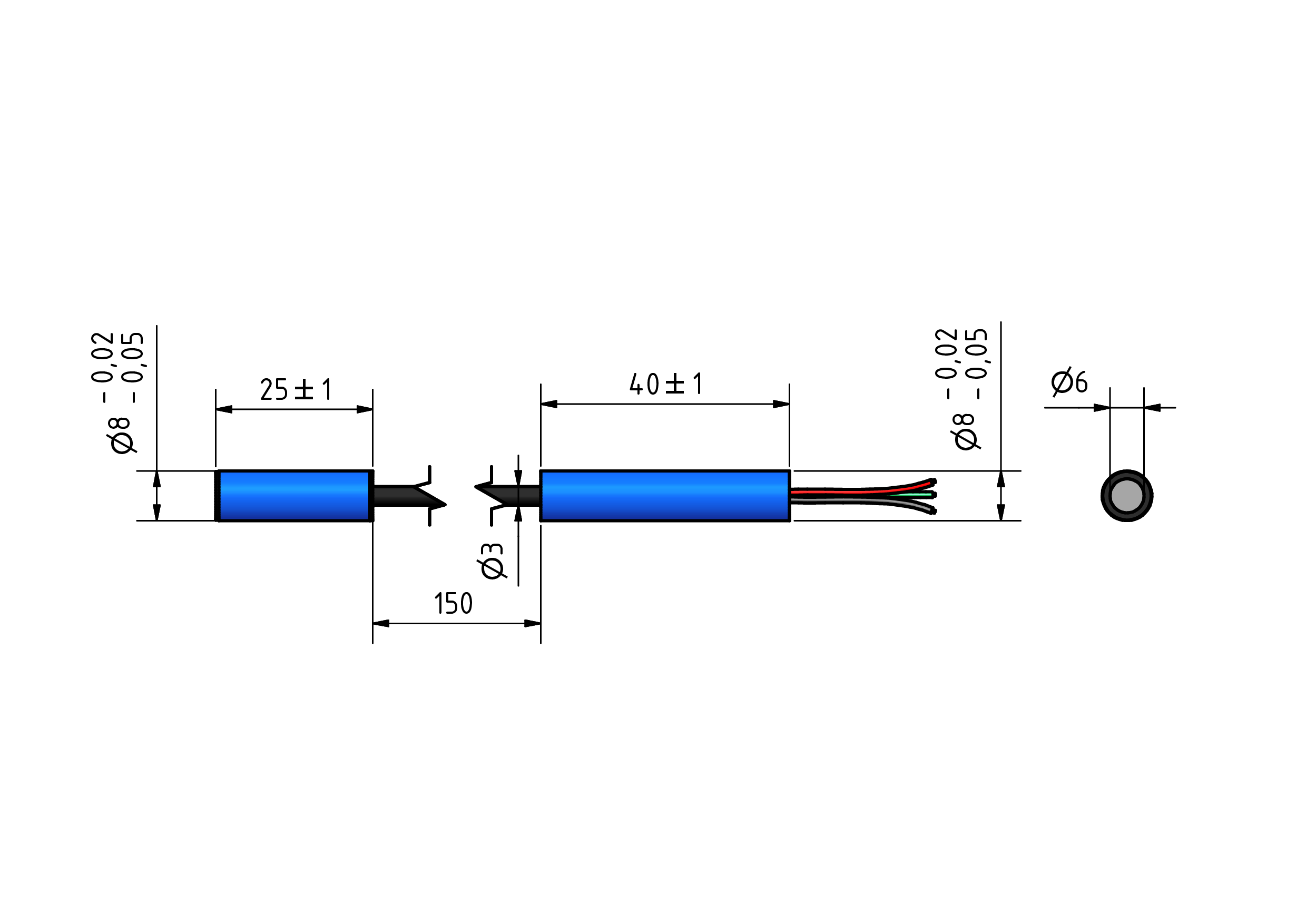

FP-MVfemto-2H

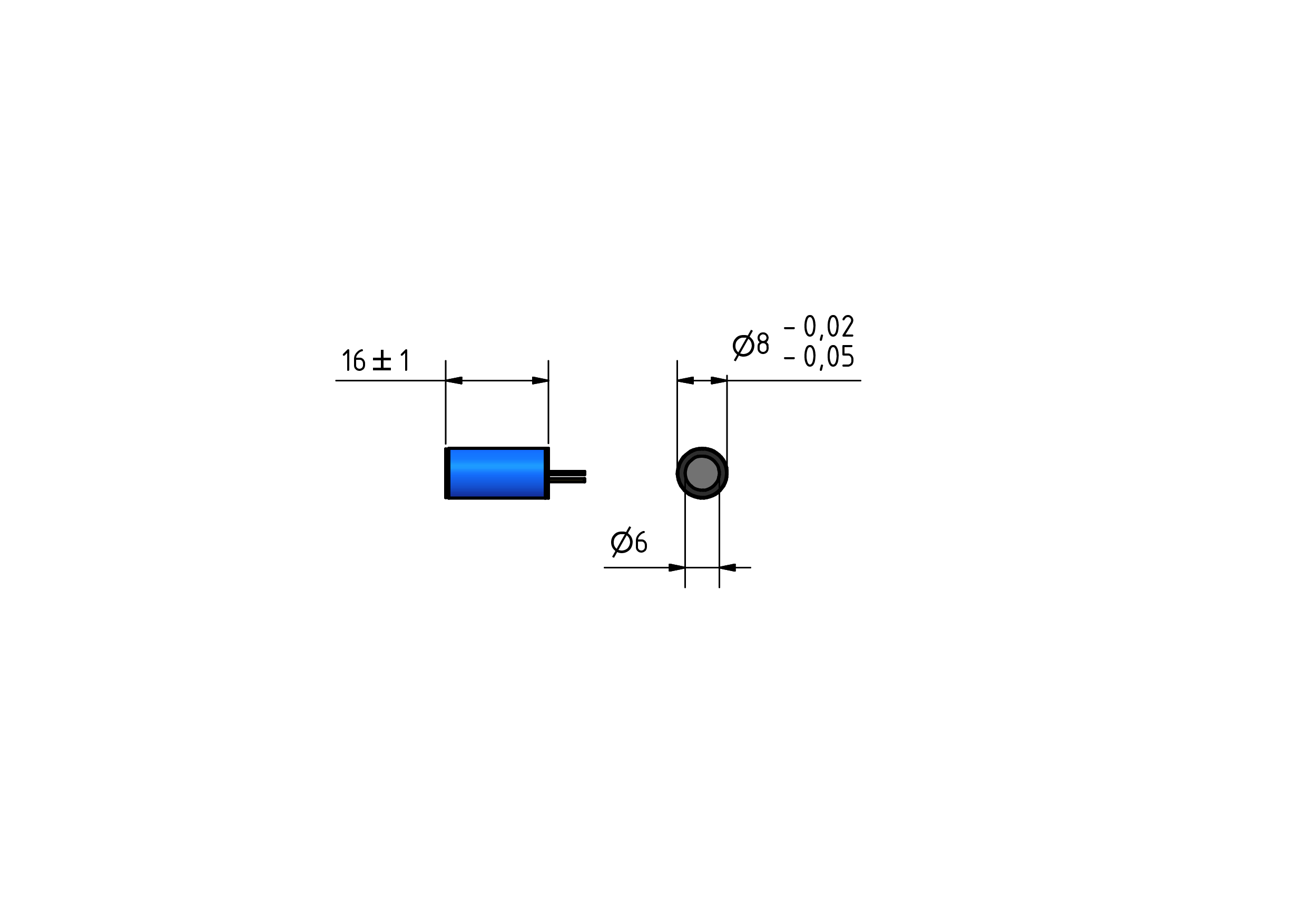

FP-MVfemto-OH
Technische Daten
| Wellenlänge | Maximale Leistung [mW] | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 3 | 5 | 10 | 20 | 30 | 35 | 40 | 50 | 75 | 100 | |
| 405 nm | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |||||
| 450 nm | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ||
| 520 nm | ✔ | ✔ | ✔ | ✔ | |||||||
| 640 nm | ✔ | ✔ | ✔ | ✔ | ✔ | ||||||
| 660 nm | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |||||
| 685 nm | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |||
| 785 nm | ✔ | ✔ | ✔ | ✔ | |||||||
| 830 nm | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |||
| 850 nm | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |||
| Fokusoptionen | Öffnungswinkel [°] | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 1 | 5 | 10 | 20 | 30 | 45 | 60 | 75 | 90 | |
| STD (standard) | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| DL (thin line) | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| DLE (thin line enhanced) | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| DLSE (thin line enhanced) | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| TS (depth of field) | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| TS2 (depth of field enhanced) | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
